Ciclo de un LED RGB por todo el espectro de color con un Raspberry Pi 2 y cero (3 / 11 paso)

Paso 3: Insertar las resistencias de 330 ohmios y el cable de puente de tierra en el protoboard

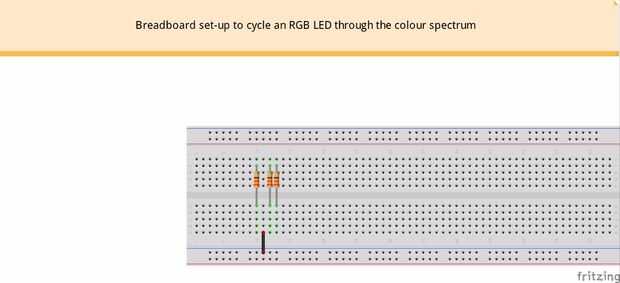

Para mantener las cosas fáciles de ver en el diagrama podemos colocar las resistencias y el cable de tierra que necesitan para ser los primeros. Resistencias no tienen polaridad por lo que no importa qué camino va.

Nota: ¿por qué tenemos tres resistencias de un LED?

Piense que un LED RGB 3 LEDs diferentes en uno. Si tuviéramos 3 LEDs individuales en un circuito utilizamos un resistor para cada uno, y así que tenemos un resistor para cada pierna de color del RGB LED.
