Ciclo de un LED RGB por todo el espectro de color con un Raspberry Pi 2 y cero (4 / 11 paso)

Paso 4: Añadir el LED de nuestro circuito

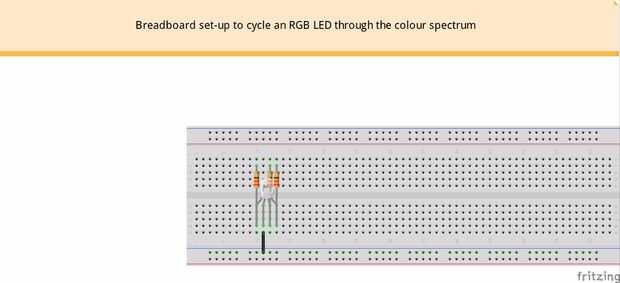

Ahora tenemos las resistencias y cable de tierra en su lugar, podemos instalar nuestro LED en el circuito de protoboard. Orientar el LED por lo que es la pata más larga a la izquierda.

Suavemente le parte las piernas un poco para que puedan conectar en el protoboard, asegurándose de que cada pierna está en la misma línea que un resistor correspondiente.

La pata más larga (pata 2) debe alinearse con el cable negro de masa.
