Ciclo de un LED RGB por todo el espectro de color con un Raspberry Pi 2 y cero (5 / 11 paso)

Paso 5: Conexión de los cables a la placa parte 1: conexión de tierra

Primero vamos a conectar la tierra de la Raspberry Pi a la pierna de tierra en el LED.

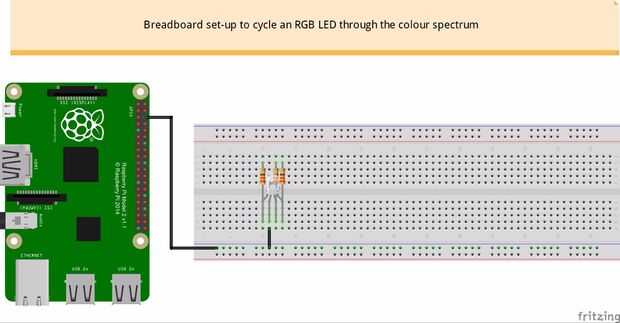

En mi diagrama he conectado el cable macho/hembra de 6 pines en los GPIO de frambuesa para el carril de tierra de la placa para conectar pata de tierra de los LED a la frambuesa Pi.

La tarjeta de referencia indica el esquema de los terminales para los GPIO de Raspberry Pi. Los 40 pines GPIO a la derecha de la foto es para la frambuesa Pi 2, que estoy utilizando para hacer este proyecto.
