Ciclón separador de polvo (1 / 7 paso)

Paso 1: La Base

Paso 1: La Base

La base del separador se encuentra en la parte superior del recipiente de colección y forma un sello. Las dimensiones internas de la pieza inferior se determinar el tamaño de la pieza de arriba, así que si usted está usando un recipiente de colección diferente, ajustar en consecuencia.

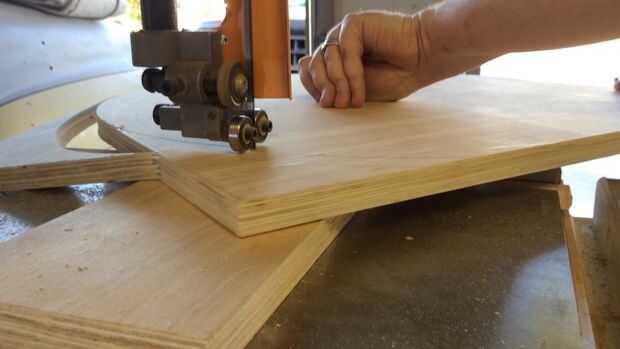

  1. Cortar un círculo de 20" de la madera contrachapada de ¾".

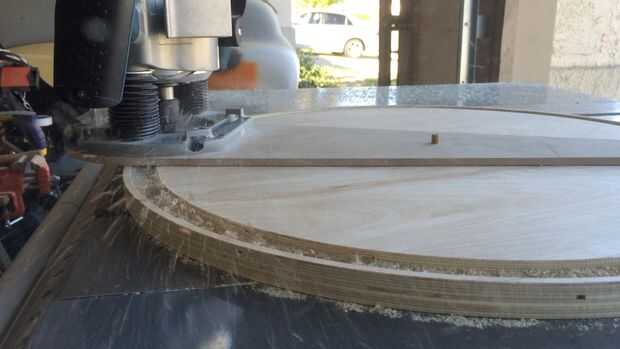

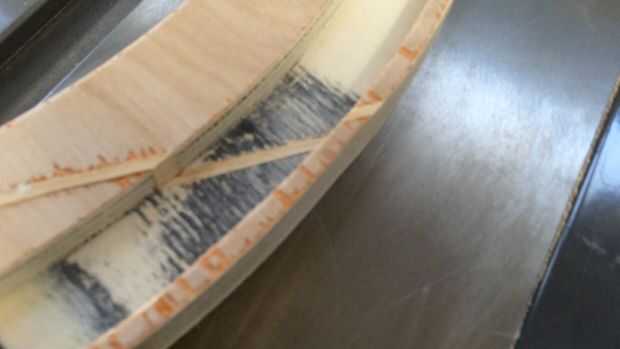

  2. Con el router, corte una ranura circular ¾" amplia y profunda de ½". La idea es crear una ranura para el labio de la basura puede para caber dentro. Usando el Rubbermaid 20 galones puede, debe ser el diámetro interno 18".

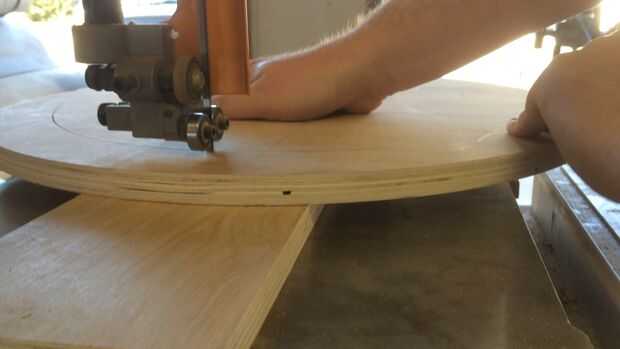

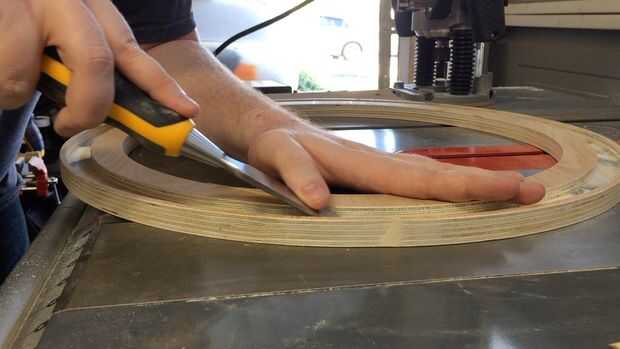

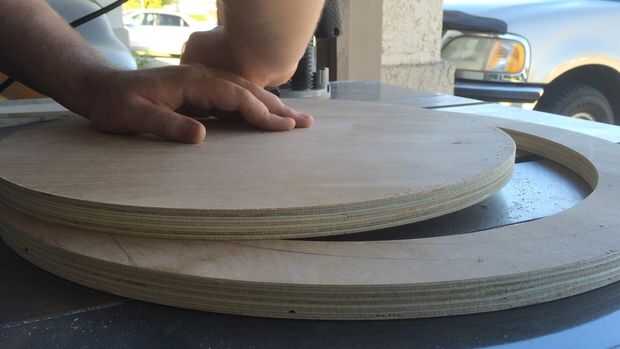

  3. De 20" círculo, cortar un círculo de diámetro de 16" del centro. Quedará con un anillo ancho de 2" de madera con una ranura en una cara. Si está usando una sierra de cinta para sacar la media, la ranura en el ring se llenan de chatarra y recortar para ajustarse.
