Ciego apertura despertador (8 / 11 paso)

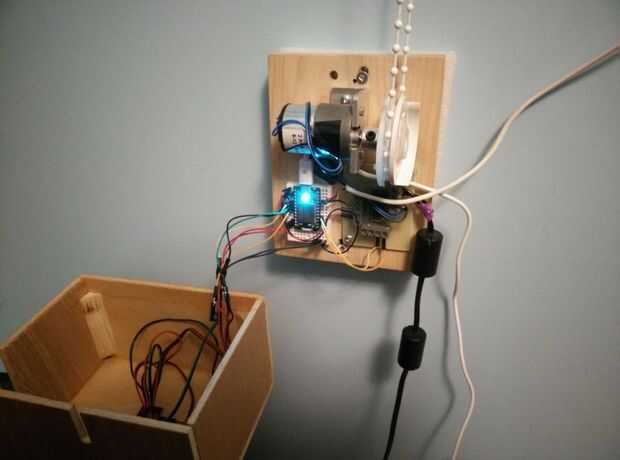

Paso 8: cableado!

Esto será probablemente la tarea más difícil porque es importante, pero su muy directo. Básicamente hay dos partes, las conexiones de alimentación y las conexiones I/O. La mayoría de los cables lo hice fue con cable de la computadora y el pan los cables que están bastante ampliamente disponibles en tiendas de electrónica de embarque.

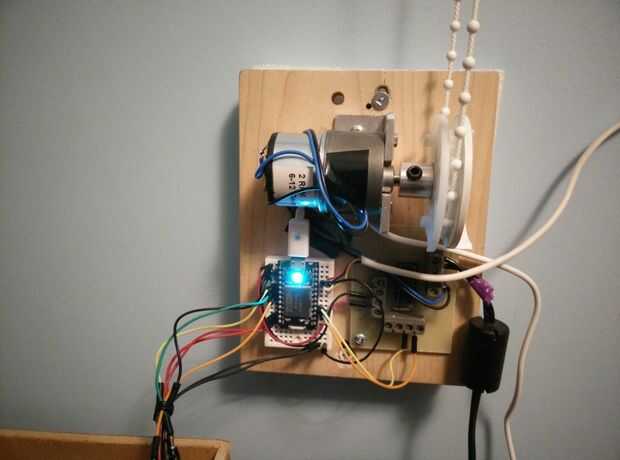

Conectores de alimentación

1. Los cables de ladrillo corriente de 12v en el mV de alambre puntos de conector (tensión del Motor) en el tablero de la unidad de H
2. Cable de 5v y tierra desde el núcleo de la chispa a los conectores de bV (tablero de voltaje)
3. Los motores pasadores a los puntos del conector al lado fueron cableados en el ladrillo de la energía (mV) del alambre

Entrada/salida

1. Alambre de las clavijas de D2 y D3 en el núcleo de la chispa a la entrada de la extrema derecha de los pernos en la unidad de H, si no funciona solo violín alrededor con las conexiones (que no puede romper realmente nada aquí)
2. Conecte el cable del sensor de efecto hall los 3.3v pin, tierra y D6 en el núcleo de la chispa

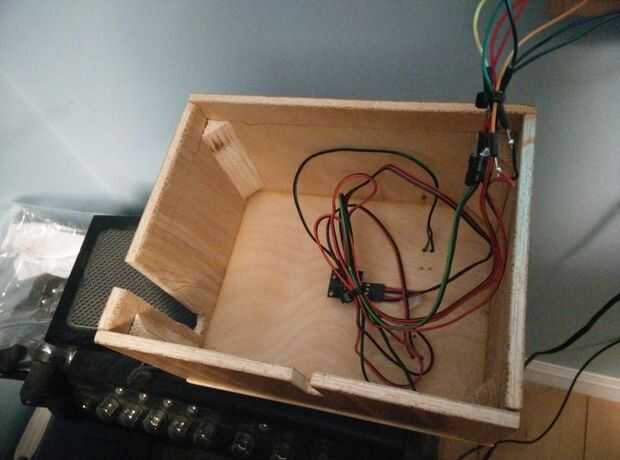

3. En cuanto a los botones y RGB llevado simplemente conéctelos según la entrada-salida variables de pin establecidas en el código y a la tierra

int rojo = A5;
int verde = A6;

int azul = A7;

pines de entrada de botón

upBtn int = A1;

int downBtn = A0;
