Paso 3: El circuito
Receptor de infrarrojos que usé es TSOP 1736, el pasador ya en la imagen adjuntada. Y para establecer su IR remoto vas a ible disfrutando Electronics' cómo usar control remoto IR con Arduino para aprenderlo. Y créeme, es realmente fácil de seguir.
Cuantos LEDs quieres hacer este proyecto, es depende tu decide.
Aquí la lista de los LEDs en este proyecto:
Constelación de estrellas
1) 3 LEDs blancos (Grupo 1)
2) 4 LEDs blancos (grupo2)
3) 3 LEDs blancos (grupo 3)
#1 cloud (nube de lluvia)
1) 1 blanco y 1 azul LED (para la nube)
2) 4 LEDs blancos (por efecto de lluvia)
3) 1 flash RGB (por efecto del arco iris)
#2 cloud (nube de trueno)
1) blanco y naranja 1 1 LED (para la nube soleada)
2) 1 1 azul rojo LED (para efecto de sombrío)
3) 1 1 naranja rojo LED (para la luz del trueno)
Adicional LED para fibra óptica
1) 6 LED blanco

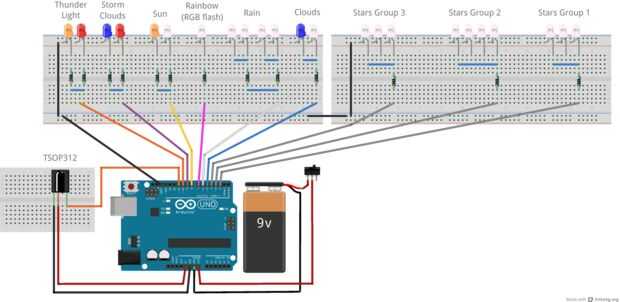

Conexiones de perno:
Estrella Grupo 1 Pin Digital 2
Estrella de grupo 2 Pin Digital 3
Estrella grupo Pin Digital 3 4
Azul-blanco Pin Digital 5
Pin Digital blanco 6
RGB Digital Pin 7
Blanco-naranja Pin Digital 8
Rojo-azul Pin Digital 9
Rojo-naranja Pin Digital 10
Receptor IR Pin Digital 11

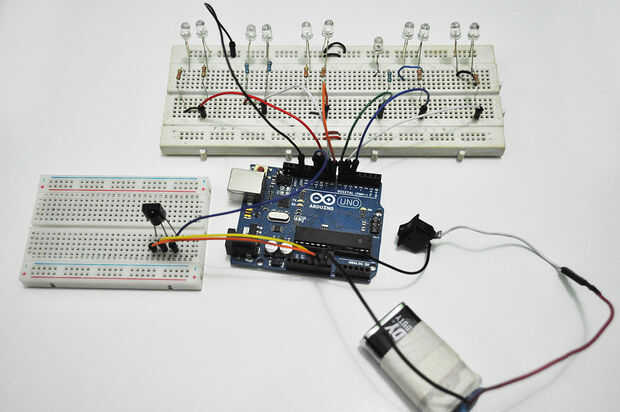

Prueba todo hacia fuera y asegúrese de que usted es circuito se va a trabajar antes de empezar a soldar.
