Paso 6: Diseño de circuito para LEDs
Así que lo que hice es quería tener alrededor de 10 LEDs blancos para las constelaciones de estrellas porque mi tablero no era demasiado grande. Quiero hacer mi Horóscopo (Aries) en el mapa de la estrella con 4 LEDs, y el resto va solo pongo al azar alrededor de la Junta.
Paso 1

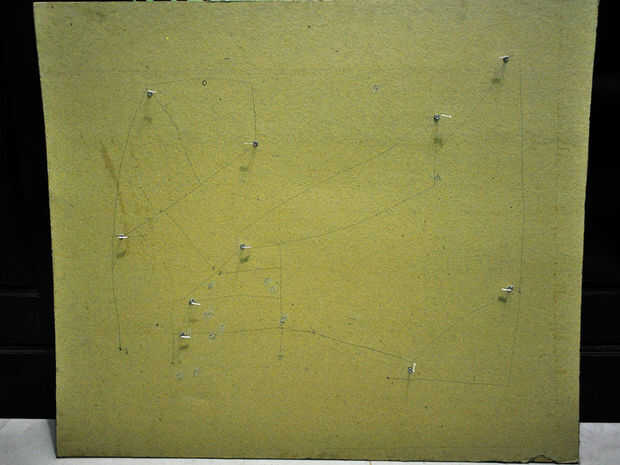

Dibujar el punto a bordo para luego colocar los LEDs. Entonces usted necesita perforar un orificio luego un poco más grande el tamaño del LED. (ver imagen 2)
Paso 2

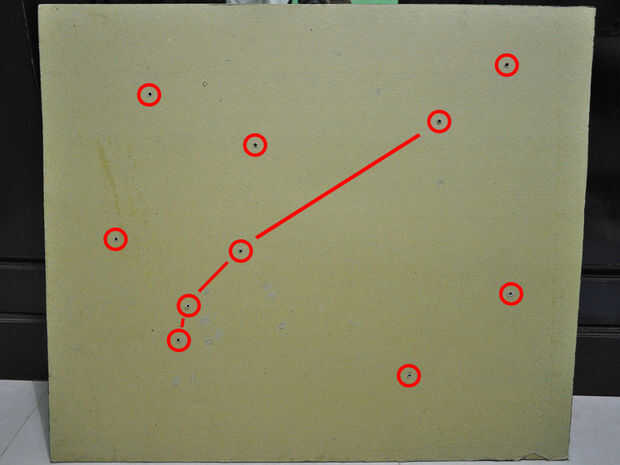

Poner todos los cables de led a través de los orificios en el tablero de papel para que todos los LEDs están asomando de un lado de la Junta y todos los cables están fuera de la otra. Para hacer más fácil al soldar, estoy usando alguna etiqueta que marcará la toma de tierra. (ver imagen 3)
Paso 3

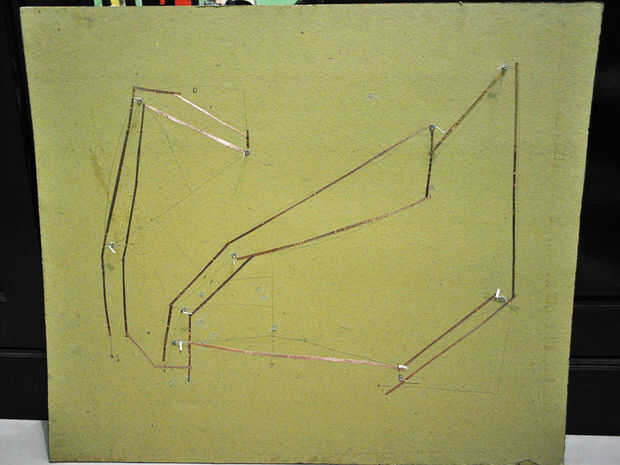

Dibujar el circuito con lápiz, tenga cuidado con la línea positiva y la línea de tierra. Hacer 3 grupos de LED ya que quiero programado parpadeando por separado. (ver imagen 4)
Paso 4

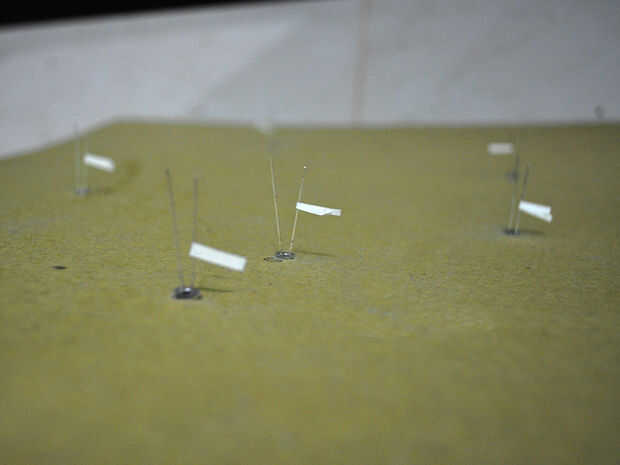

Utilicé la cinta de lámina de cobre como el circuito principal para este constelaciones. (ver imagen 5)
Paso 5
Soldar a cada ensambladura de la cinta de lámina de cobre por lo que se conectará bien juntos. Y luego soldar los cables positivos de los LEDs de un lado y los cables negativos para el otro conjunto de cinta de cobre de la hoja. (ver imagen 6)
Paso 6

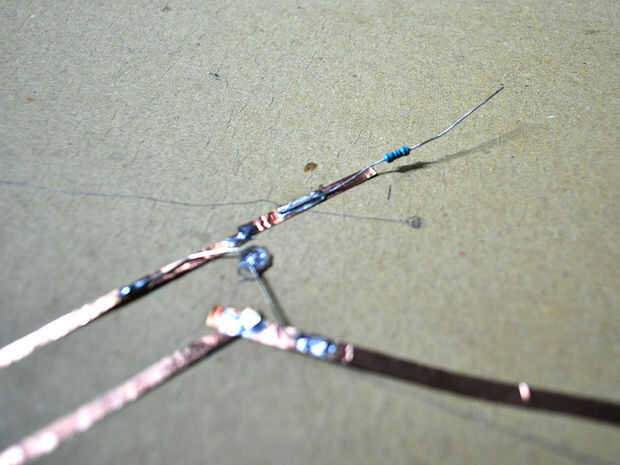

Al final de cada positivo de la resistencia de la soldadura (100 / 220 ohmios). Puede ajustar el brillo de tu LED con el valor de resistencia. Para mi circuito, estoy usando 100 ohmios para cada serie. (ver imagen 7)
