Paso 1: Planes y materiales

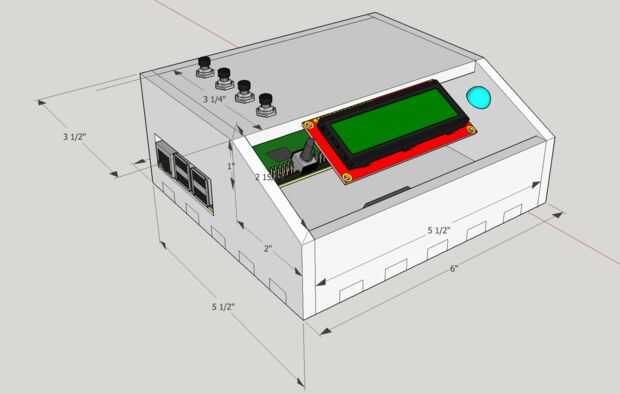

SketchUp fue utilizado al plan/diseño de la caja. Los planos se adjuntan a la página (y en git en SketchUp dibujo), y una captura de pantalla está en las imágenes.

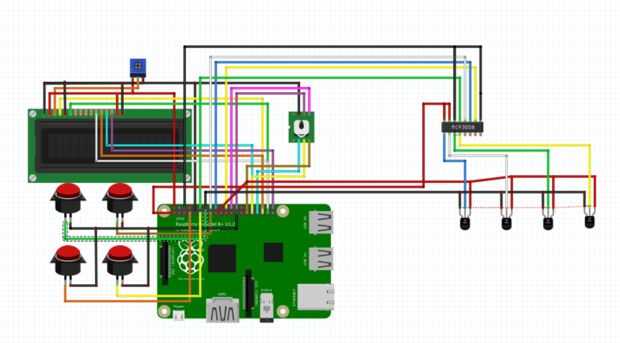

El esquema de cableado en Fritzing y se une a la página (así como en el Esquema de cableado ) una captura de pantalla está disponible también en las imágenes.
Lista de materiales (Unido y también en el Github BOM ):
Hardware
| Artículo | Conde | Precio | Url / fuente |
|---|---|---|---|
| Tablero de roble rojo manía (común: 1/4 en x 6-in x 2-Ft; Real: en 0.25 x 5.5 - en x 2-ft) | 1 | $6,47 | http://www.Lowes.com/pd_9365-34050-OAK6X140-U2S ___ |
| Hoja del plexiglás | 1 | $2,97 | http://www.Lowes.com/pd_55844-1638-11G0810A ___ |
| Montajes de Motherboard, Tarjeta madre | 8 | $7,90 (de 50) | http://Amzn.com/B00008VF6K |
| Cabeza redonda estándar (SAE) tornillos de máquina #4 y #6 tamaño | ~ 16 | $1,24 para 12 | http://www.Lowes.com/pd_62045-37672-491276 ___ |
| Separadores de nylon | 8 | ~$2.00 | Tienda local de caja grande |
Electrónica
| Artículo | Conde | Precio | Url / fuente |
|---|---|---|---|
| Frambuesa Pi 2 o 3 | 1 | $37,99 o $45,97 | http://Amzn.com/B018L66L9S o http://amzn.com/B01CD5VC92 |
| MCP3008 | 1 | $3,75 | https://www.Adafruit.com/Product/856 |
| Pulsadores (verde, negro, rojo, azul) | 4 | $6,98 (de 10 en un color) | http://Amzn.com/B015CYF3VE, http://amzn.com/B015CYHS3U, http://amzn.com/B015CY8WJ4, http://amzn.com/B017EFQD6S |
| botón de navegación de 5 direcciones | 1 | $2,95 | https://www.Adafruit.com/products/504 |
Potenciómetro de |
Las probabilidades y termina
- Hook-up Wire
- Pintura y Primer (o tinta para madera)
- Pegamento para madera
- Clavos pequeños
- Envoltura retráctil de alambre
- Cinta aislante
- Cable IDE viejo de pines GPIO (http://amzn.com/B002BBNEOU)
- Montajes de Motherboard, Tarjeta madre (también enumerados arriba)
- Tornillos #4 y #6 (también enumerado arriba)
