Paso 2: Construir el cuadro de
Materiales necesarios este paso: Roble rojo, pequeños clavos, pegamento para madera
Herramientas necesarias este paso: Sierra, taladro, martillo, archivos, lijadora/papel de lija, Dremel con broca de enrutamiento

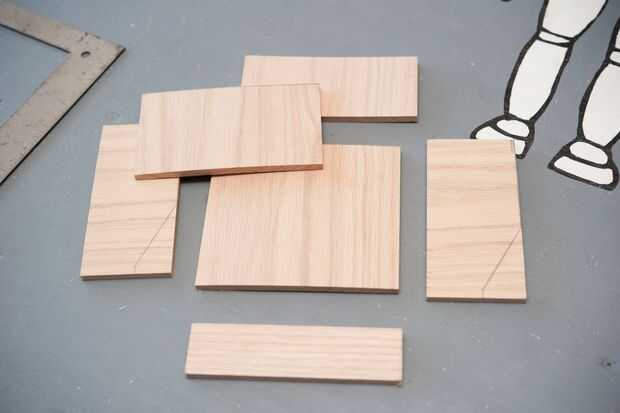

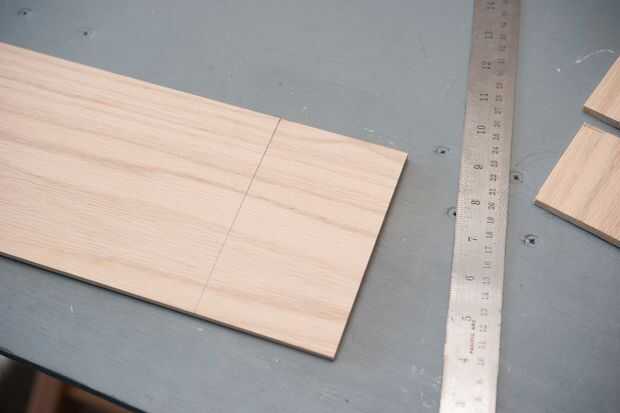

Mida y corte:
- Inferior - 5 1/2 "x 6"

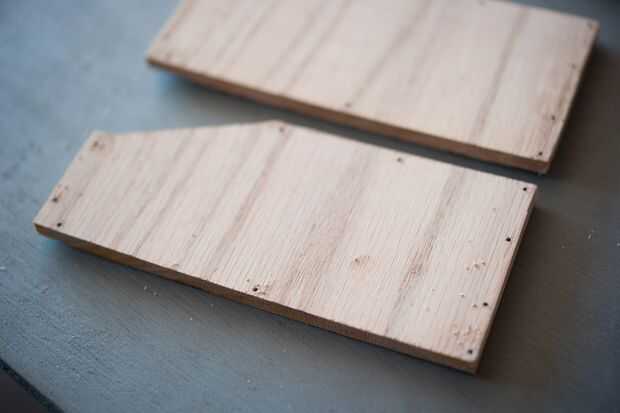

- Lados (2) - 5 1/2 "x 2 1/2" (con un ángulo de aproximadamente 26,6 °, para el rostro, marcado 2" de profundidad y 1" hacia abajo)
- Espalda - 5 1/2 "x 2 1/2"
- Top - 5 1/2 "x 3 1/4"
- Frente - 5 1/2 "x 1 1/2"
- Corte 1/2" caja de empalmes en todos los lados de la parte inferior y el borde inferior de los lados, frente y espalda. Te recomiendo utilizar una Dremel con una broca de enrutamiento, el roble rojo es tan fino en 1/4" que un router normal podría ser demasiado poder y tenía problemas con el mio tuvo mejor suerte y control con la dremel.
Ranuras para puertos de frambuesa Pi:
- Lado izquierdo - cortar un cuadrado en la cara izquierda de 2 1/4 "x 1" para la frambuesa pi ethernet y puertos USB. Si tienes un router y archivos puede perforar y recortar el cuadrado, o usted pueden tomar el camino fácil y cortar desde el borde hasta la profundidad que necesita.
- -Cortar una cuadrado 2 1/2 "x 1/2" o perforaciones individuales de alimentación, HDMI y puertos de Audio, sólo asegúrese de que el agujero es lo suficientemente grande para el puerto y el ancho del conector, por ejemplo mi cable de alimentación mientras microusb es bastante grasa, por lo que el agujero debe ser más grande que sólo el puerto microusb.
Notas:
- El roble rojo posee un ancho de 5 1/2" para todas las piezas una dimensión ya está a cargo de y es solamente 1/4" de espesor por lo que es muy fácil de cortar con una sierra o serrucho.
- Observará en las imágenes que mi diseño originalmente tenía un labio en la cara angulada para alinear con la pieza frontal, esto fue un error de diseño y hecho el plexiglás para el frente no se siente bien por lo que fue quitado en los dibujos.

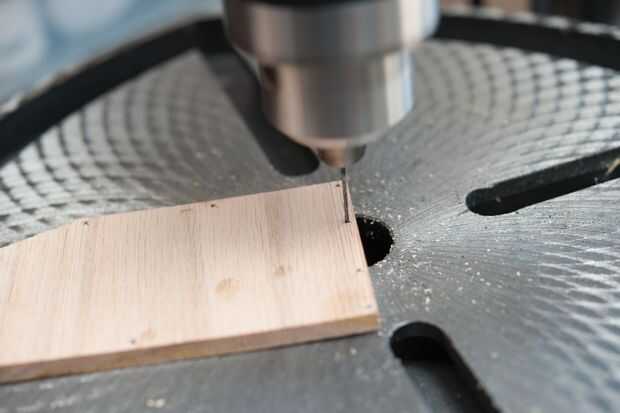

- Asegúrese de taladrar los agujeros piloto primero antes de conducir en los clavos o tornillos o es muy probable que la madera se divide.

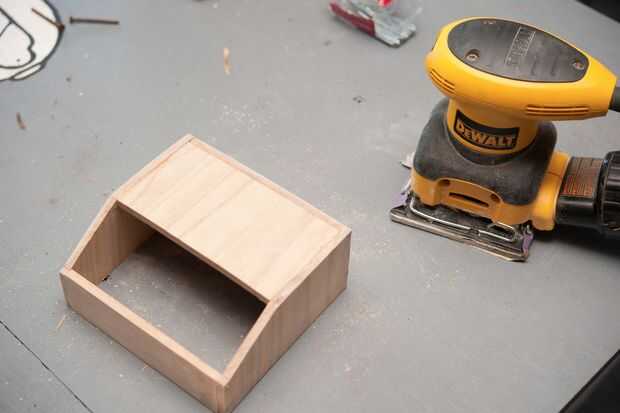

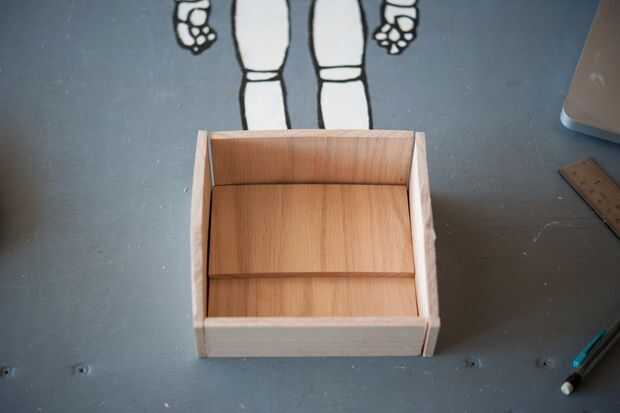

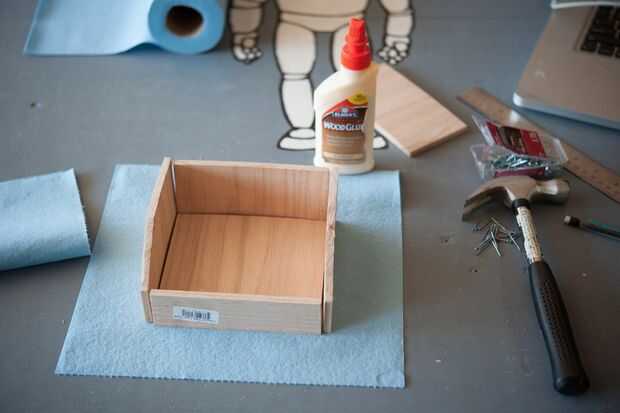

- También usé un poco de pegamento de madera para ayudar a sostener todo junto. Clavos y pegamento a los lados y la parte inferior pero deje la parte superior sin conectar (montaremos lo de una manera diferente en el paso siguiente por lo que puede ser atado y reatado fácilmente).
- Al crear mi carrito de scrappy ciencia que originalmente tenía los lados y arriba todos se unió y la parte inferior desmontable, que esto resulta para ser una idea terrible, porque si usted necesita ajustar cables o trabajar en cualquier cosa dentro es difícil llegar a él sin quitar todo. Por lo que en los planes de dibujos a ver que la parte superior y plexiglás extraíble y la parte inferior se une a los lados con un empalme de caja simple.
