Paso 3: Soportes y placa frontal
Materiales necesarios este paso: Plexiglás, montajes de Motherboard, Tarjeta madre o enfrentamiento, tornillos, pegamento de madera.
Herramientas necesarias este paso: Sierra, taladro/taladro, Dremel con punta de corte
Mida y corte:
- Frente del plexiglás - 2 15/64 "x 6"
Para la placa frontal y tapa que queremos ser capaces de sacarlas y ponerlas en con facilidad (como cambiar componentes, actualización, o ampliar nuestra caja en el curso de nuestra aventura de la ciencia). Para hacer esto fácilmente reutilizar algunos montajes de Motherboard, Tarjeta madre de un ordenador viejo.

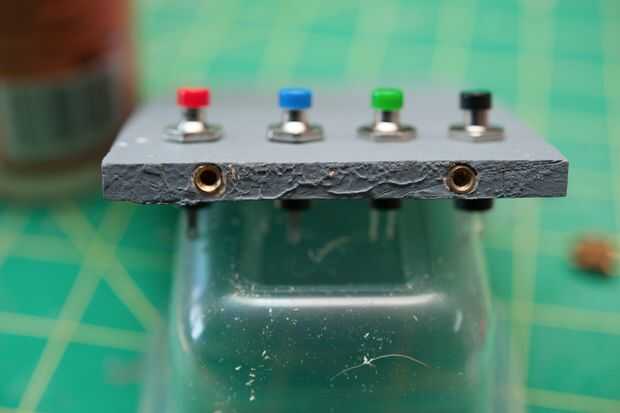

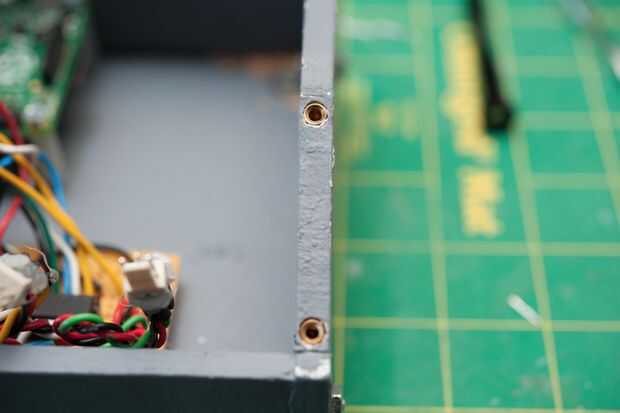

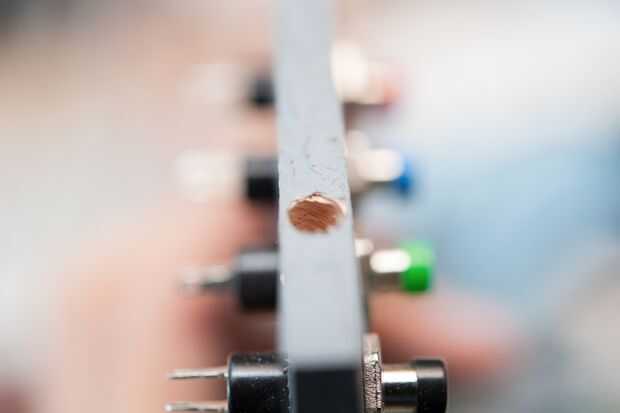

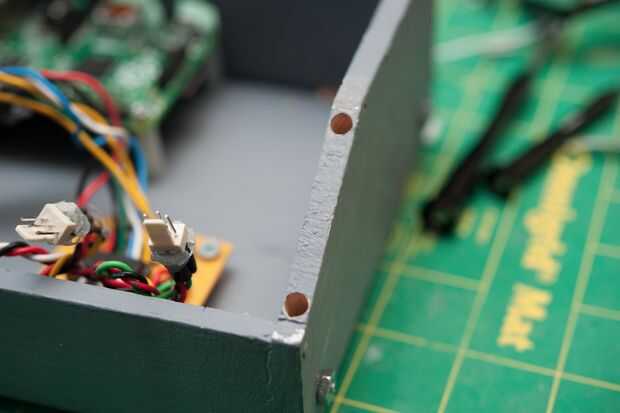

Taladre los orificios en la parte superior y borde delantero, dependiendo del tamaño de su montaje de la Motherboard, Tarjeta madre o separador utilizado en ángulo. Tuve que usar dos tamaños de orificio diferentes, primero un agujero más estrecho para el tornillo inferior del pilar, a continuación, un agujero un poco más grande para la parte superior del separador, un poco de pegamento de madera mantenga en su lugar. Usando un taladro hecho obtener la correcta profundidad bastante fácil

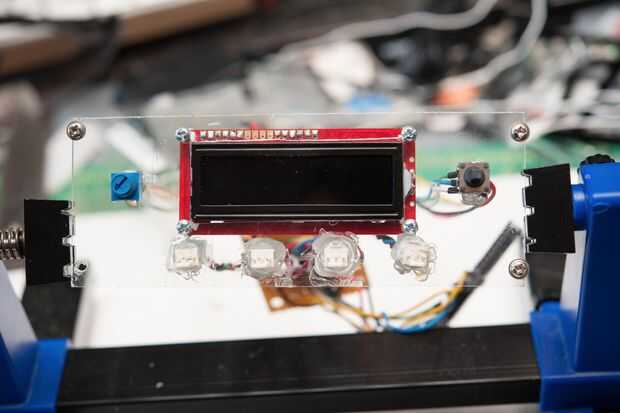

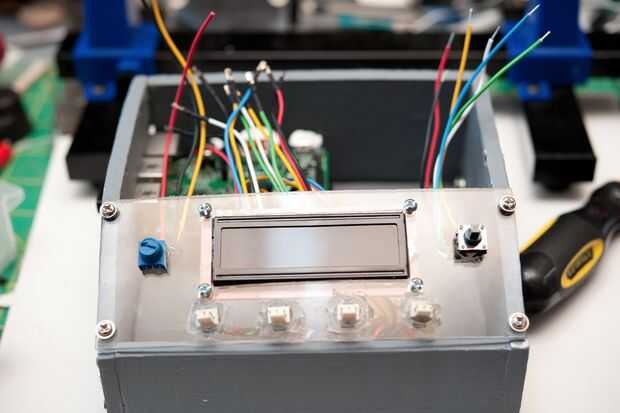

Perforar el plexiglás para los componentes analógicos (tenia 4 pero el chip soporta hasta 8) conectados con el conector de 3 pines, el potenciómetro y el botón de navegación de 5 manera. Desea medir y cortar un rectángulo de la pantalla LCD.
