Paso 4: cableado
Materiales necesarios este paso: Cable IDE, cable, componentes (LCD, botones, MCP3008, etc.)
Herramientas necesarias este paso: La soldadura de hierro, abrigo del encogimiento, flujo, pistola de pegamento.

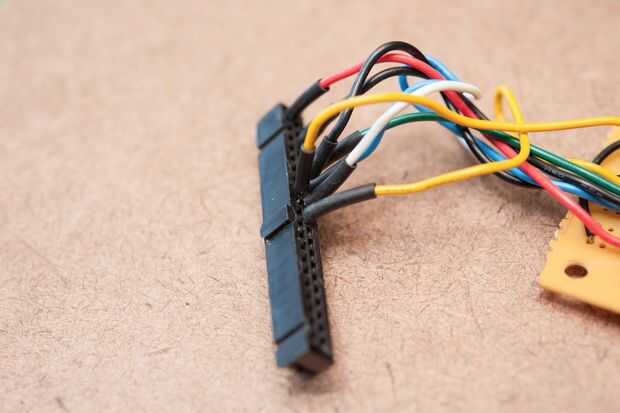

Para conectar el LCD, MCP3008/d Chip y los diferentes botones para la frambuesa Pi reutilizar un viejo cable IDE, que si separe justo, proporciona una perfecta conexión a los pines GPIO. Esta es la tercera o cuarta vez me ha hecho esto y han tenido éxito; pero también hay unos riesgos y cuestiones a evitar.
Cable de la muesca, nada más

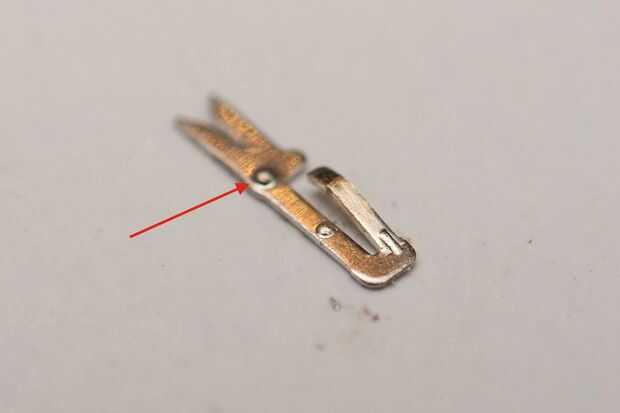

En las imágenes es un cierre de uno de los pasadores IDE individuales del conector de cabecera, la flecha roja señala una muesca crítica. Esta pequeña protuberancia es qué "cerraduras" soldadura de los pines en el conector, por lo que no quiere más allá de este punto, de lo contrario el pasador no se haga clic y bloqueo en la cabecera y puedes acabar con una mala conexión o un pin que le gusta caer del conector.
Uso de flujo y el abrigo del encogimiento

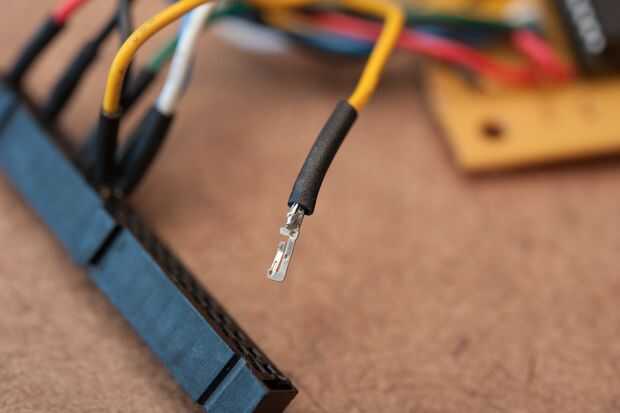

Esto va con la instrucción anterior, para soldar con eficacia y conseguir un buen Porro te desea utilizar soldadura flux, si no la "soldadura" al perno podría ser bastante frágil. Además, el flujo ayuda a evitar la soldadura pasando por ese golpe crítico. Por último, usar tubería de encogimiento para proteger la articulación y evitar el contacto con los pernos adyacentes. Al aplicar la tubería también Asegúrese de no extender demasiado abajo e impedir el pin de estar correctamente en el conector de cabecera.
Evitar la flexión a menos reforzado
Las clavijas no son super resistente para evitar doblar y doblar la patilla o el empalme, de lo contrario puede ocurrir una ruptura y no conseguirás un buen (o cualquiera) conexión. Una forma de hacerlo es poner pegamento (de una pistola de pegamento caliente) en los pernos para mantenerlos en el conector, aplique suficiente para cubrir el pin todo, esto hará que sea casi imposible de realizar cambios en el conector, pero lo haremos suficientemente robusto para que cualquier flexión ocurre en el alambre de atado en lugar del pin y soldadura conjunta.

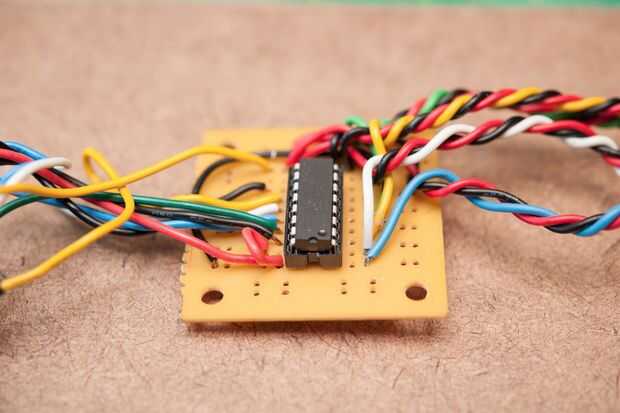

Usé un tablero del PWB de Radioshack y un montaje de IC de 16 pines para el chip MCP3008 que hace mucho más fácil el cableado.
