Paso 5: sensores
Materiales necesarios este paso: sensores analógicos, alambre, conectador de perno 3
Herramientas necesarias este paso: la soldadura de hierro, abrigo del encogimiento, flujo, taladro.
Estamos lanzando la ciencia en la pared aquí a ver qué palos para poder utilizar cualquier sensores analógicos le gustaría, idealmente son 3 pines y utilizan 5V.
Las fotos muestran algunos de los sensores comunes de que uso:

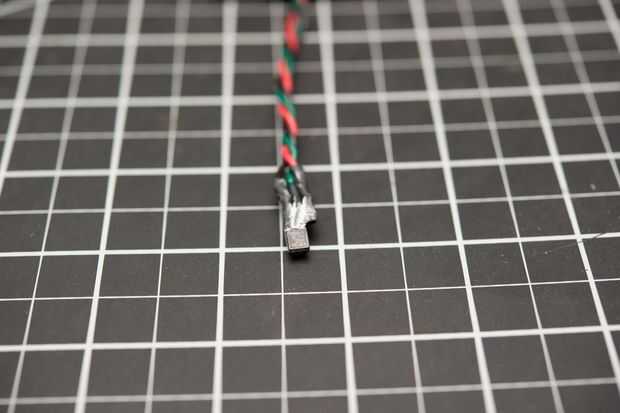

- una dirección del https://www.sparkfun.com/products/10988 temperatura sensor TMP36 el)

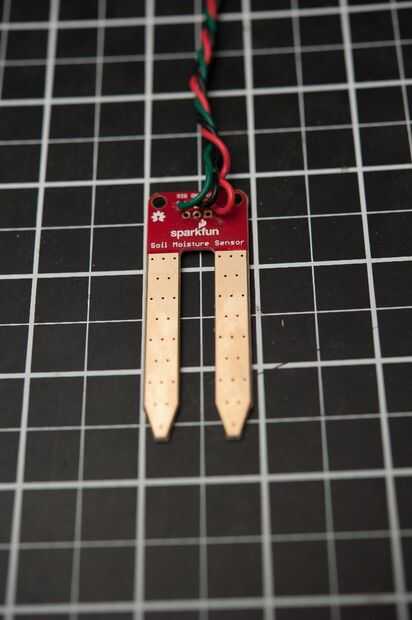

- un sensor de humedad de suelo (https://www.sparkfun.com/products/13322)

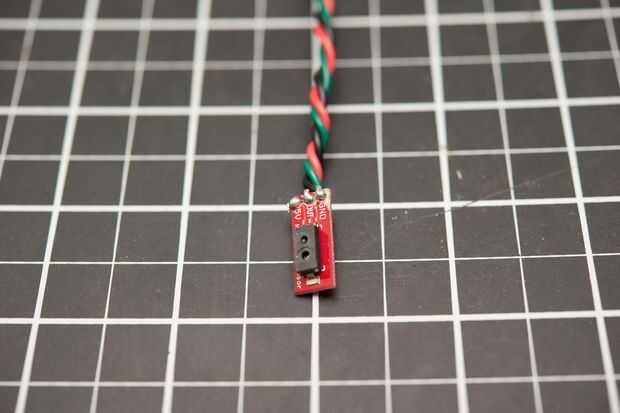

- un sensor de humedad (HIH4030 https://www.sparkfun.com/products/9569)

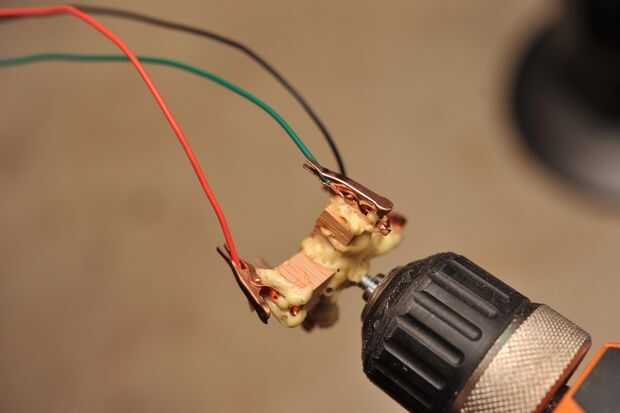

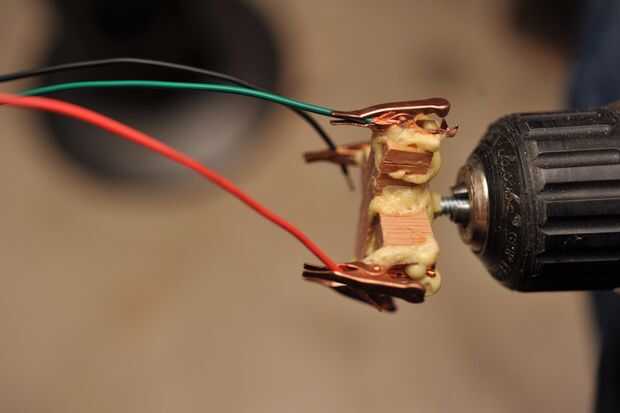

Necesitarás tres cables para estos tipos de sensores analógicos: rojo para 5V, negro para la tierra y algo más, como el verde, para la línea de datos. Me gusta mantener los cables aseado y retorcida, con un truco que aprendí en la Universidad, hice una plantilla pequeña con pinzas y tuerza el alambre utilizando una computadora de mano taladro (véase las fotos).
Conecte un extremo al sensor y el otro extremo al conector de 3 pines por lo que se puede conectar/desconectar fácilmente.
También asegúrese de conectar sus sensores proporcionando suficiente holgura para llegar de la caja a donde está ocurriendo la ciencia!
