Cierre-modificada señal de la vuelta de chaqueta (4 / 6 paso)

Paso 4: Fusible y conductor tela

Queremos controlar las señales de la vuelta con botones cosidos a las mangas.  También tenemos 3 líneas individuales: la luz de indicador, la línea de tierra y la entrada para el botón.  Podría haber cosido las líneas a mano, pero quería aprovechar la oportunidad para probar otra técnica circuito suave.

Entretela fusible es un producto mágico que cuando entre dos tejidos, actúa como un pegamento y une las dos telas juntas.  Yo utilizaba la versión de la tira de vapor a la costura, una web fusible, a tiras de tejidos conductores elásticos en el interior del fusible manga.

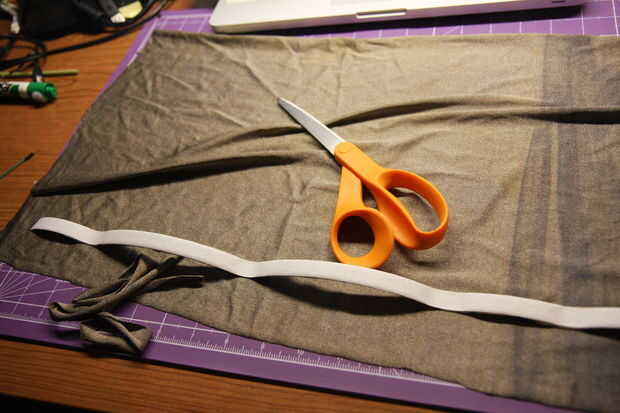

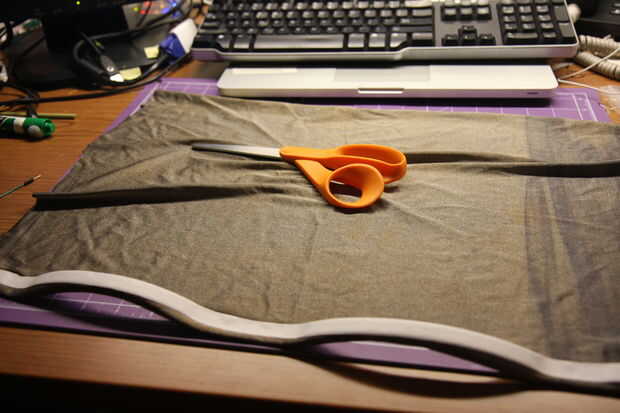

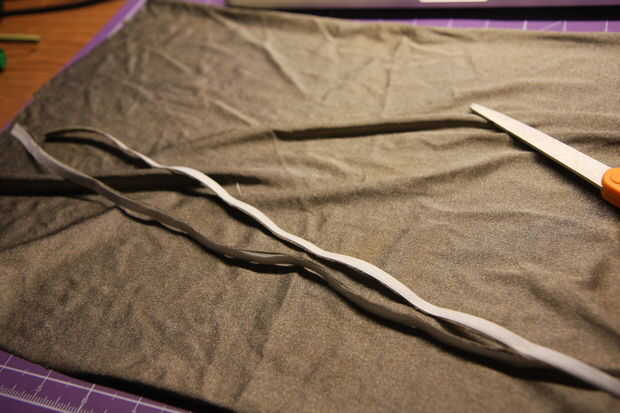

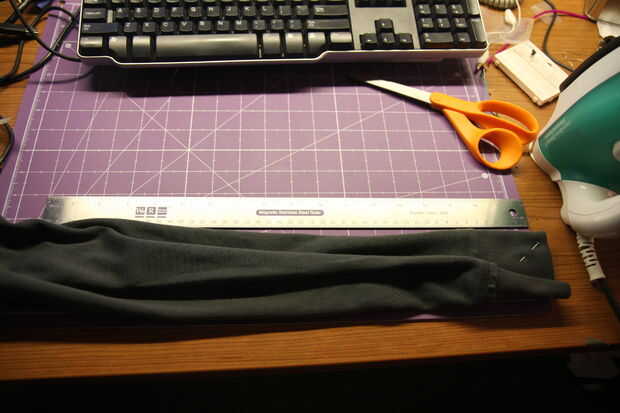

Primero Mida la longitud de la manga.  Luego, corte una tira de la tela de estiramiento de conductora y coloque el lado pegajoso de la entretela sobre la tela.  A continuación, coloque la tira (entretela cara hacia abajo) en la manga y calor con una plancha en la posición más alta.  Mueva la plancha hacia arriba y hacia abajo durante 10-20 segundos.

Repita esta operación 3 veces para cada lado de la manga.  Asegúrese de dejar espacio suficiente entre las tiras del no se superponen.  Podría agregar otra endecha de tejido no conductor a las tiras si desea asegurarse de que las líneas están aisladas, sin embargo, me basé en el brazo de llenado de la manga y así separar las tiras.

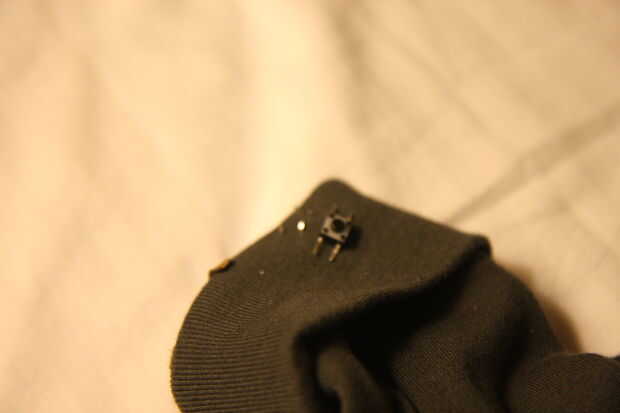

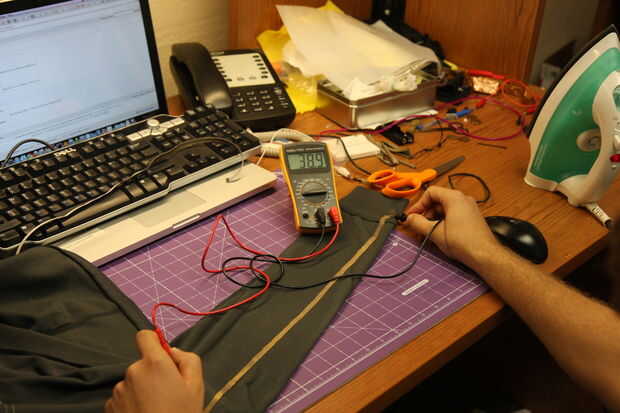

Después de planchar sobre la tela conductora, designar a sus líneas.  Nota: la tierra se conectará a un lado del botón y el lado negativo del LED.  Usted puede usar cualquier botón o interruptor que te gusta.  He utilizado botones muy baratos de Tyco.  Cuando se presiona el botón pines diagonal están conectados.  Por lo tanto, conecte uno lado a tierra y conectar la diagonal de pin en la regleta conectar al pin en el Arduino (consulte el diagrama de cableado).
