Paso 1: Google Sketchup destaca
Sobre todo porque mi objeto es circular, puse el centro del objeto en el origen del espacio de trabajo. Necesitaba el centro Alot para este modelo de referencia.

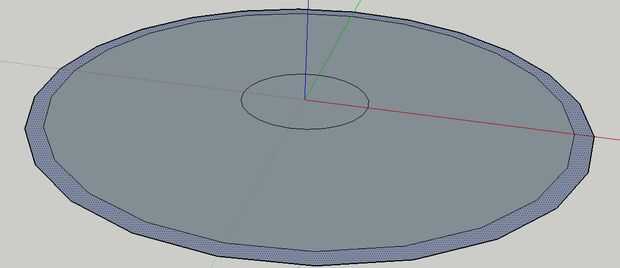

Empecé con una vista de base inferior de mi objeto y empujar/tirar desde allí. Elegí trabajar en mm de precisión, cálculos fácil y fácil conversión a mL ya que estoy haciendo un envase para líquidos.

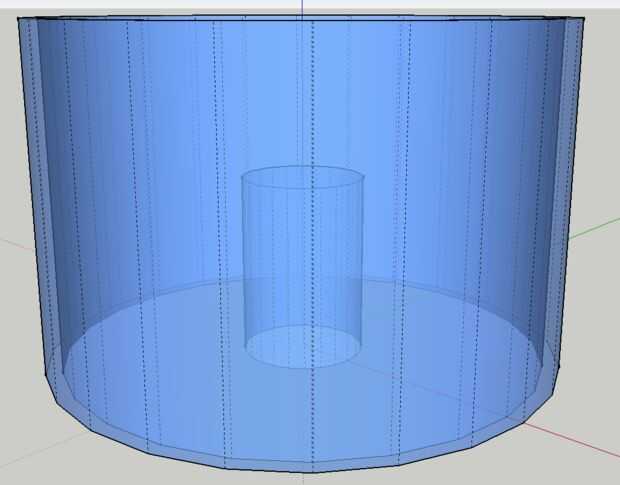

Pinté mi modelo transparente, porque quiero que el objetivo final sea transparente y pintura transparente me permitió ver lo que será material de mi modelo.

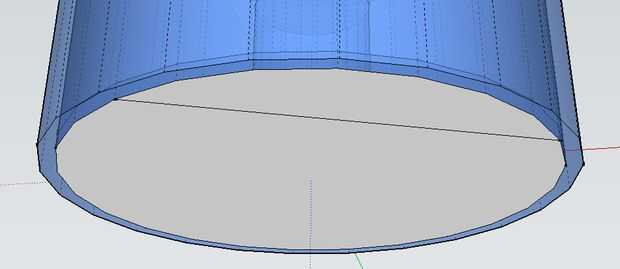

Cuando se mira en la parte inferior, me di cuenta que no tenía un objeto en 3D porque la base fue de 2 dimensiones. Empujé el borde. Puesto que el círculo vacío es un plano en el centro de lo que había expulsado, dibujó una línea en toda la región adjuntada plana y el espacio plano vacío fue llenado con su forma.

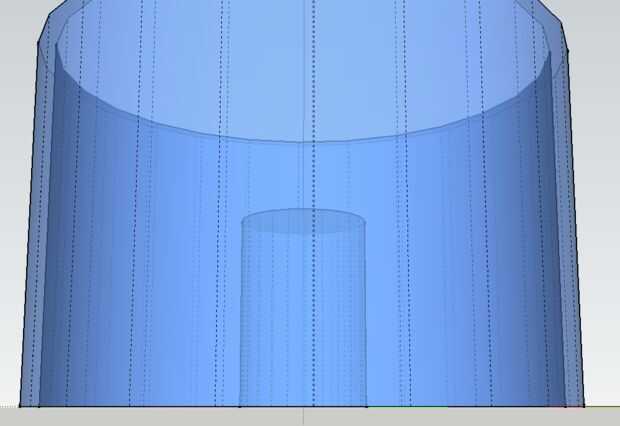

En la columna del centro tengo un tubo en u que cae hasta el fondo del vaso a un lado y hacia el lado del punto más bajo de la columna del centro. He intentado usando el seguimiento me herramienta con una guía, pero el modelo era incompleta y fragmentada. Para hacer un tubo curvado, hice arcos idénticos (semicírculos eran los más fáciles de referencia) a través de cada ángulo de los dos "círculos". Entonces línea de fileteado todas las conexiones para conseguir los planos a través de cada pieza del tubo u. No tarda tanto como pensé que lo haría.
Por rick clic y seleccionar ocultar en una superficie exterior, podría cheque para ver que no tenía ningún planos interiores que pueden confundir o estropear el proceso de impresión 3D.
La última imagen es prueba de ello. Zoom para moverse dentro del material de mi modelo y encontrar un plano del círculo que pudo haber causado un problema con mi modelo permitiendo que el agua fluya a través de él.
Doble revisé mi superficies para asegurarse de que eran el exterior del avión en el exterior. Derecho haga clic y seleccione la cara inversa en la superficie que desea volteado.
