Cilindro POV con Arduino (2 / 6 paso)

Paso 2: Construcción mecánica - Rotor

El rotor consiste en dos cilindros de espuma de poliestireno y dos discos de aluminio circular. Los cilindros de espuma de poliestireno se pegan en el disco inferior. El disco superior se puede quitar. Se utiliza para sujetar el rotor al eje.

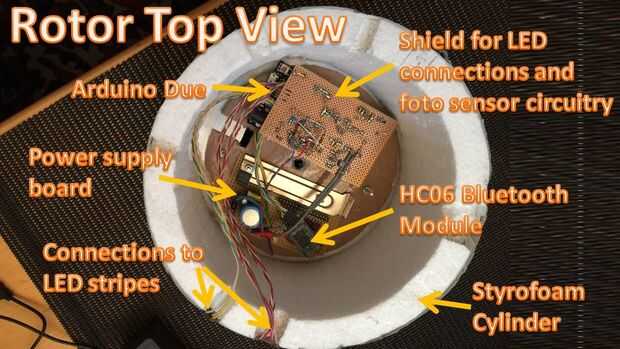

La electrónica se encuentra en la parte superior del rotor. Incluye las siguientes partes:

  • Tablero de Arduino debido
  • Escudo hecho a sí mismo para la placa Arduino debido
  • Tablero de la fuente (PS) de potencia
  • Módulo Bluetooth HC-06

La fuente de alimentación (7.5V) se alimenta en el tablero de suministro de energía a través de contactos y un anillo de contacto deslizantes.

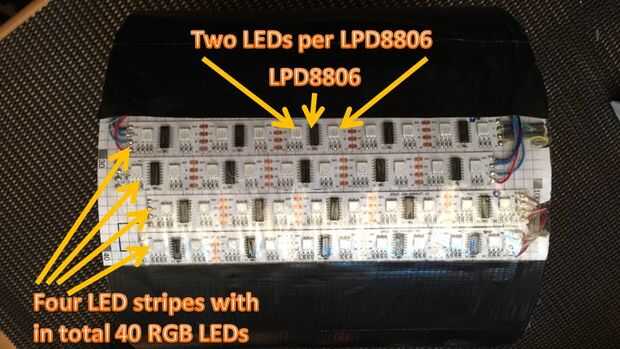

Se utilizan cuatro tiras de LEDs con en total 40 LEDs de RBG. Están conectados con cables a la Arduino Shield.
