Paso 6: Preparación de la Junta de pan

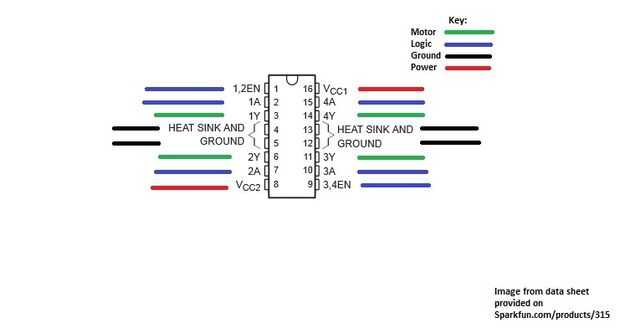

El eje superior izquierdo es el pin uno. La parte superior del puente de H puede determinarse buscando el guión en el chip.

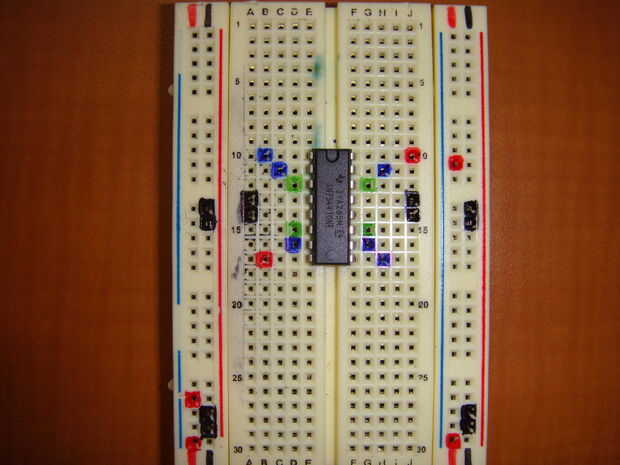

Color del tablero de pan con los marcadores sharpie en consecuencia.
Todas las ranuras de tierra GND será negro.
Todas las ranuras de 5V/energía será rojo
Todos los puertos del motor será verde
Todos los puertos van a los pines de la lógica en la placa arduino será azul.
Puse una línea negra o roja arriba y debajo de cada columna de la izquierda y derecha del tablero como un visual de referencia la columna entera es cargada o conectada a tierra.
Instructables proporciona una gran Descripción de cómo funcionan las breadboards en el enlace de más abajo.
