Paso 7: Cableado eléctrico del tablero de Arduino
En los pines de puente H 1 y 9 (1, 2EN, 3, 4EN respectivamente) necesita estar conectado a un pin en el arduino que tiene un "~" para que pueda recibir las señales de velocidad.
Corte el cable más largo de lo necesario. Siempre puede acortar un cable, que ya es difícil.
Notas:

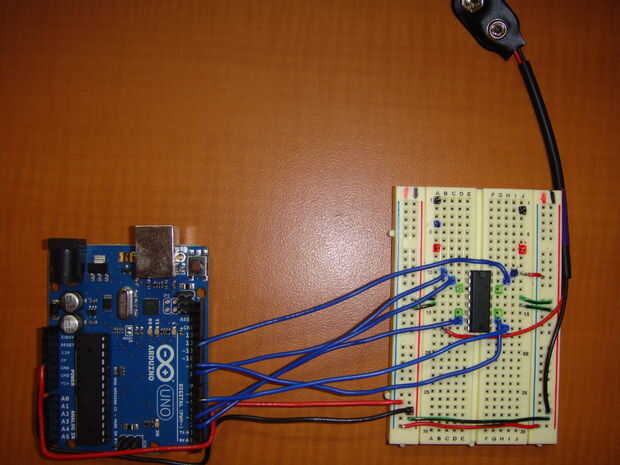

Los cables de positivo y tierra vistos unido a la derecha de la placa pertenece al conector snap 9V.
Corrí fuera del cable negro y aunque verde es comúnmente usado como un color para las líneas de tierra/negativo solía un rotulador de color les negro para visualizar.
No es necesario doblar el alambre o incluso cortar exactamente como lo hice, esto fue sólo para visualizar repetidas es un poco más difícil que sea necesario.
