Cinética del teatro de títeres (1 / 6 paso)

Paso 1: El teatro mecánico

El mecanismo cinético aquí transforma un arranque circular o un movimiento lineal de desplazamiento en los movimientos de la natación, vuelo, olas del mar, flotando en las nubes. Cuando un cierto número de puntos espaciados uniformemente a lo largo de una línea, en este caso, el final de 8 cuerdas en cada una de las 4 barras horizontales nos dan 8 puntos, cuando pasan a través de puntos espaciados uniformemente sobre la circunferencia de un círculo, manteniendo el orden lineal de la circunferencia en un orden hacia la derecha o hacia la izquierda y cuando las cadenas se reúnen en el centro del círculo , un movimiento circular en el punto de reunión producirá una onda continua, como una ola del océano, y un movimiento lineal con el punto central producirá una onda hacia arriba y abajo (hay un mejor nombre para esto?), como las alas de aleteo de una mariposa.

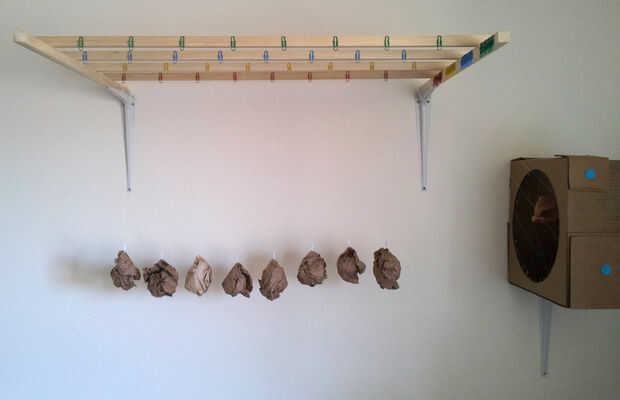

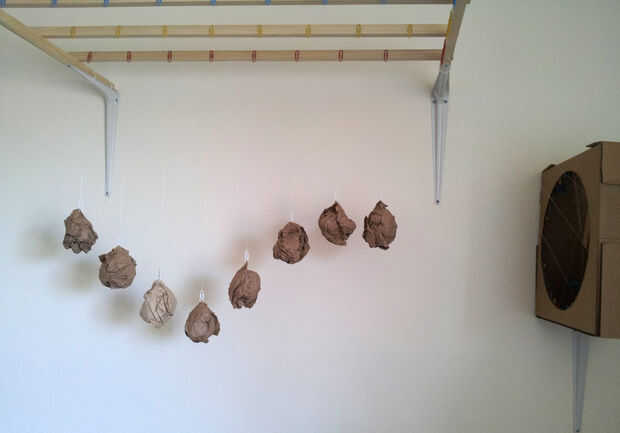

El video a continuación y últimas 2 fotos en este paso aquí muestra una temprana de la prueba cómo empezar los objetos en línea recta cuando los extremos se reúnen en el centro, y como el punto de reunir se mueve hacia afuera, se forma una onda. La amplitud de la onda aumenta a medida que el movimiento circular se mueve del centro al borde exterior.

prueba de vida es groovy on Vimeo.

https://vimeo.com/66699896

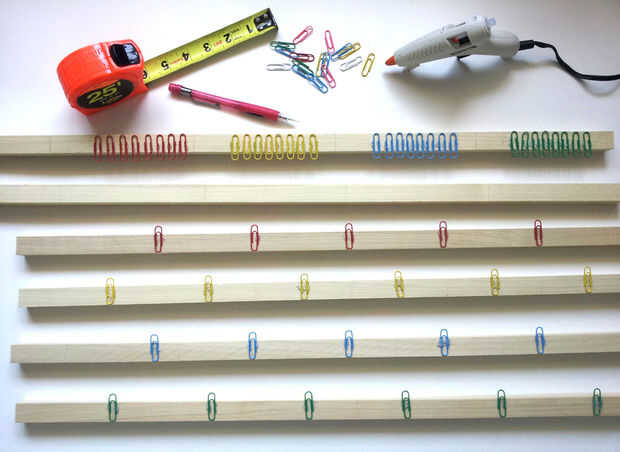

En primer lugar construir un rack con 4 barras horizontales - que da 4 capas de movimientos - apoyados por 2 barras de apoyo. Pegamento caliente uniformemente clips de papel de color sobre las barras horizontales de ¾". Adjuntarlos a las barras de apoyo con pegamento o tornillos. El número de barras y el espaciamiento de las barras y los clips de papel son flexibles, dependiendo de su resultado final deseado. Usé 4 barras espaciadas 6", 8 clips de papel en cada barra, 4" en el centro. Luego pegamento caliente igual número de clips en uno de la barra de sostén, en los espacios entre donde están las barras horizontales. Estos clips de papel guiarán nuestras cuerdas de marioneta.

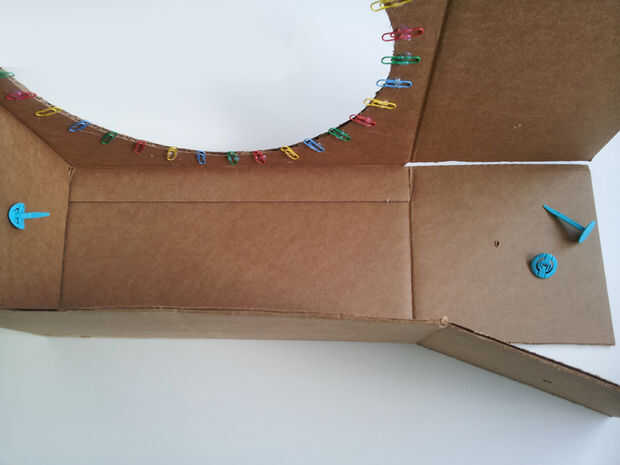

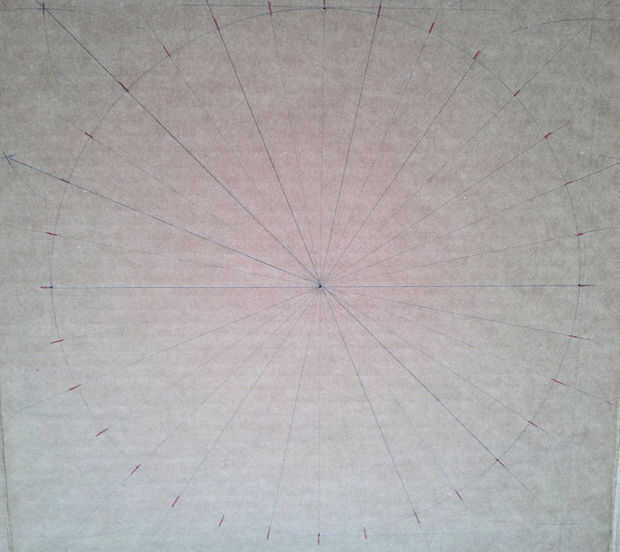

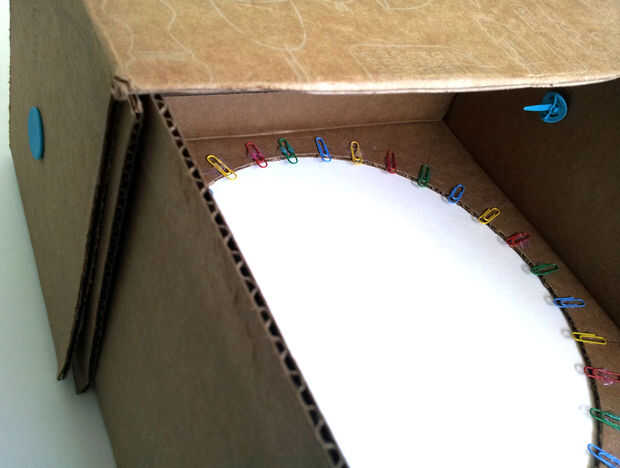

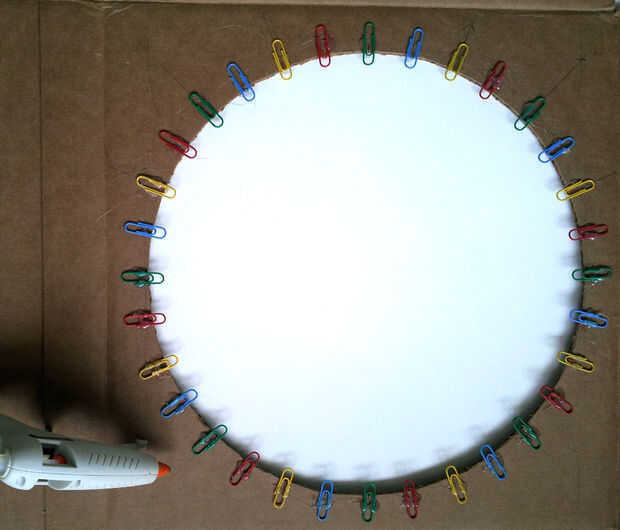

A continuación viene la parte mágica del mecanismo. Abrir una caja de cartón, pero mantener a todos los lados, así que puede acoger nuestros engranajes más adelante. Seleccionar un lado para dibujar un círculo, mina es 12" diámetro, con otro 1,5" a los bordes. Dividir la circunferencia en 32 partes iguales con un borde recto y un compás, marca todos los puntos y luego cortar el círculo por lo que tiene un marco de caja con una abertura circular. Pegamento 8 de cada clips de papel de color por lo que son todos uniformemente alrededor del círculo. Si llamamos al lado con la circular abriendo la "parte delantera", entonces, la mitad de la parte de atrás más que se corta una muesca central, así que podemos deslizamos nuestra manivela y corredera en y hacia fuera. La anchura de la ranura es apenas más ancha que la barra deslizante de la barra deslizante (ver siguiente paso).  Usé los clips de MakeDo para asegurar los laterales de la caja en lugar de pegar, en caso de desee modificar algo en el futuro.

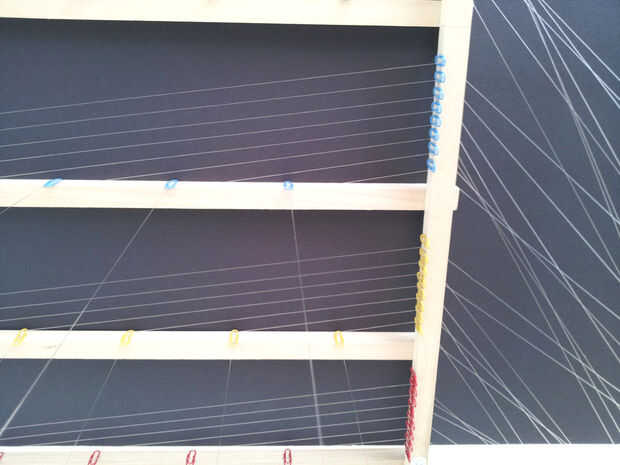

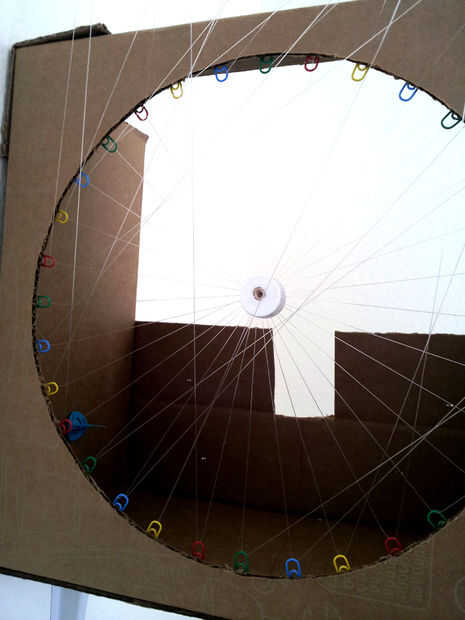

Aquí el último paso consiste en establecer las líneas de pesca para el sistema de la polea. En un extremo de cada hilo de línea de pesca, hay un clip de papel, para enganchar a los muñecos y accesorios. Cada cadena va primero a través de un clip en la barra horizontal, luego un clip en la barra de sostén, y un clip en la apertura del círculo. Intentar no tener la cadena toquen antes de todas las 32 cuerdas se agrupan en el extremo en el centro del círculo. Una pequeña cápsula con un agujero cortado se utiliza para unir todas las cadenas.

Existen 3 claves a tener en cuenta para establecer las cadenas-

1. mantener un orden lineal en la barra horizontal para empezar, lo que significa que la primera cadena pasa por el primer clip en la fila, 2 º pasa a través del clip 2 y así sucesivamente.
2. hacer lo mismo a través de los ganchos de la barra de sostén
3. comienzan en un clip en el círculo, pero siguen un orden derecha o hacia la derecha

Ahora la parte más difícil del trabajo está completa. =)
