Cinta de medición ultrasónico (9 / 12 paso)

Paso 9: Ésos foxy LDO reguladores

HC-SR04 el módulo necesita por lo menos 5 V para trabajar, sólo me di cuenta de que después tuve el PCB hecho y todo, eran necesarias algunas tablas extra pequeños. Bueno, vamos a decir tienes un LDO de 5 V, theoritically así que estás bien con eso. Por razones de seguridad decidió sólo 5 V en el pin de entrada del LDO de entrada y mi salida no incluso cerca de la necesidad 5 V, pero en alguna parte alrededor 4.6 V. Eso no es bueno y resultará en un rango de detección significativamente menor de alrededor de 60 centímetros. La cosa es todavía precisa, pero solo mide hasta 60 centímetros.

Unas palabras sobre LDO-s
Baja deserción reguladores son probablemente la manera más barata para la regulación de voltaje. Alimentado por un voltaje de entrada, proporcionan una tensión de salida estabilizada en sus pines de salida. Desde mi experiencia, trabajar con ellos es bastante sencillo, solo echan en su diseño, añadir eventualmente algunos casquillos de filtro, y listo.
El lugar donde un LDO difiere de reguladores lineales estándar es la cantidad de voltaje de salida que es necesaria para mantener una salida bien regulada. La tensión de salida es el voltaje mínimo requerido por el regulador para mantener la regulación. Pero ¿qué es la caída de tensión mínima?

Reguladores estándar tienen un darlington NPN o PNP salida etapa como elemento de paso.

Esto significa que el voltaje de gate drive cumple con dos gotas del emisor de base antes de que llegue a la salida. Saber, que estos valores son por lo menos 0.6 - 0.7 V en valor, podemos ver cuán fácil los 1.5 voltios 2 gotas se acumulan. Dejando un espacio seguro de 2,5 V, como dije antes te mantendrá lejos de cualquier "interesante" errores de hardware, que usted pudo resolver de otra manera. La construcción típica de un regulador LDO es esto:

Una aplicación típica

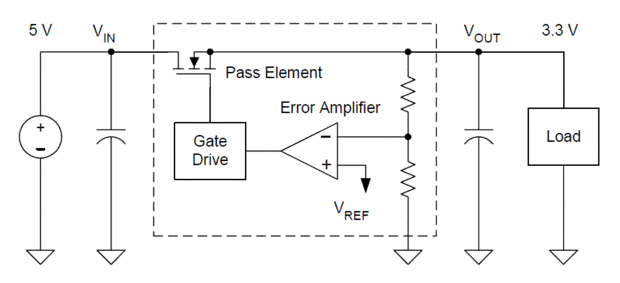

Vamos a ver algunos detalles de la cadena LDO que decidí usar en mi diseño. Se trata de una representación muy básica de un regulador LDO lineal.

El voltaje de entrada se aplica a un elemento de paso, que es un canal N o P FET (puede ser un transistor bipolar demasiado). El elemento de paso opera en la región lineal al caer Vin hasta Vout. Vout es medido por el amplificador de error y en comparación con una tensión de referencia. Basado en la diferencia entre Vin y Vout, el amplificador de error conduce puerta del elemento de paso a la tensión adecuada para que la salida esté en el voltaje correcto. Si corriente grande dibuja intentar tirar el Vhacia fuera inferior, que el amplificador de error reacciona levantando la puerta señal - que significa también un aumento en Vout de conducción. En condiciones normales un LDO actúa como una resistencia.
Mi instalación tiene estos parámetros: Vin = 5 V, Vout = 3,3 V, Iload = 100 mA.
En este caso, mi LDO funciona como una (3.3-5) / 0,1 = 17 resistencia de ohm. Nunca he probado esto antes, pero he leído antes, que en este caso, que el LDO podría ser reemplazado por una resistencia de 17 ohm. Por supuesto, esto demanda una muy constante corriente de carga. En la mayoría de las situaciones wou no ve cosas como esta, hay oscilaciones de corriente provocado por LEDs u otras cosas que encender, así que los parámetros será estática poco probable. Estarás mejor pegarse con el LDO, que tiene un circuito de retroalimentación.

Hecho esto, ahora sólo tienes que prestar atención para no desordenar el pin-out, como difieren del paquete y del proveedor.
Eso es suficiente para una explicación del lado de LDO s, continuemos con la cosa real!
