Cinta de medición ultrasónico (2 / 12 paso)

Paso 2: Diseño de un tablero en Altium Designer

Para ser capaces de construir el tablero del sensor, va a necesitar un protoboard, placa perforada o un PCB. Desde que estoy usando un montaje superficial de componentes para hacer el proceso, voy a hacer un PCB personalizado para él. Pero ¿cómo hacer un PCB personalizado? Tengo que hacer un PCB-s de todas formas, voy a describir mi general diseño de PCB y hacer procedimientos en este paso y que pasará a nuestra Junta Directiva en particular - en el siguiente paso.

Cómo dibujar la forma de junta en Altium Designer
Cuando se crea un archivo de PCB en Altium Designer, se abre con un tamaño al azar de PCB, que - estoy seguro - es más grande que necesitamos ser. Cortar un tablero precisamente, utilizo líneas ('P' y 'L') después seleccioné la pestaña keep-out capa hacia abajo en la parte inferior de la ventana de Altium. I sacar los dos primeros, luego haga doble clic en cada uno de ellos y darles los valores que mide sólo. Entonces que trazar dos líneas de nuevo, esta vez no hay que re-dimensionarlas, sólo tienes que empezar al final de las dos líneas que ya. Doble puede comprobar las longitudes pulsando 'Ctrl' + estoy ' y haciendo clic en los bordes.
Presione 'Ctrl' + 'A' para seleccionar todo, luego vaya a 'Diseño' -> 'Tablero forma' -> 'Definir de los objetos seleccionados'. Esto encajará en los límites del tablero las líneas que acaba de definir en la capa de keep-out. Utilice "ALT + D"-de > ' -> había ' hacerlo rápidamente.
Midió la distancia del agujero de los bordes y colocó en la PCB como cojines de múltiples capas.
Disparé un clip corto de la película que presenta la definición de una forma tablero, nada especial, simplemente un tablero básico 80 x 25 mm.

Editar bibliotecas para tener componentes personalizados en ellos
En caso de que alguien decide utilizar un componente que no está en su esquema o / ni bibliotecas de huella, hice un recorte de pantalla de instrucción corto, en el que añade un módulo de BTM-112 a mis bibliotecas. Puedes ver cómo se construye el esquema patrón de símbolo y de la tierra basado en las especificaciones de la hoja de datos. I grupo generalmente los pernos que pertenecen juntos (energía carriles, puertos, USB, UART,...), al hacer el símbolo esquemático. Simplifica mi esquema más adelante.
Sugiero para usar una rejilla de snap y longitudes de perno (símbolo esquemático) de 2,54 mm, para conseguir todos el símbolo los bordes y extremos de pin de red.

Creación de esquemas No puedo hablar de esto muy de cerca, cada esquema tiene sus características, componentes, autobuses, problemas. Bastante simple, colocando un símbolo se hace presionando 'P' -> 'P', que está parado para el cordón de P Parte. Entonces tienes que cavar hasta las bibliotecas para encontrar el componente que desea agregar al archivo de esquema. Añadir a todos ellos, y luego pulse 'P' -> 'W' para cordón de P Wires. Para enviar los cambios en el archivo de PCB, vaya a 'Diseño' -> 'Update PCB'.

Acabado la fase de diseño y enrutamiento de los cables
Esto es otra cosa que necesitas averiguar, la principal clave en el modo de PCB es ' P '-> ' t', esto pone de relieve las redes, haciéndolos fáciles de ver. Además, se desplazan el línea no distribuida a lo largo, como continuar con la colocación de segmentos de la pista. Hacer esto para todas las redes, luego ejecute una comprobación de reglas de diseño final, para buscar errores de diseño. Entrar en las reglas de diseño es manera más allá del alcance de mi instructable, así que voy a dejar. Si usted tiene poco o ningún conocimiento acerca de ellos, sólo utilizar la República Democrática del Congo para comprobar contra redes no enrutadas.
Crear un archivo de trabajo de salida y proceder con la configuración explicada aquí, para obtener un archivo PDF con el diseño en él!

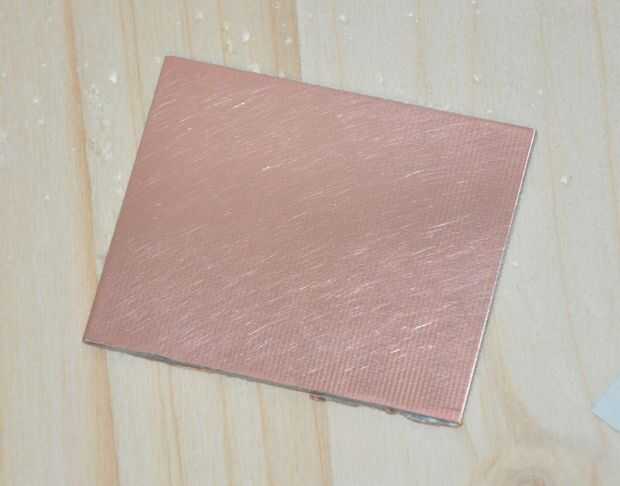

Limpieza un PCB y el arte de la impresión

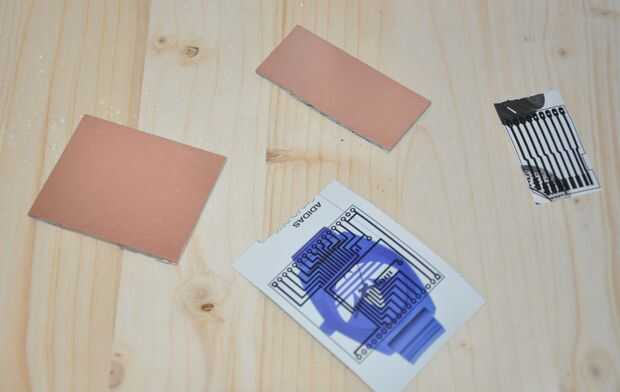

Revisa estas fotos que tomé antes de hacer algunos PCB s para esto y algunos otros proyectos:

Estas son dos tableros al azar que me decidí a grabar para hacer un ejemplo. Ambos son rotura de juntas, una es para un proyecto escolar (en forma de la tarjeta SD), el otro es el que acaba de hacer una huella + símbolo esquemático para el módulo bluetooth. A través de este instructable ya gané yo mismo un módulo bluetooth. He construido una bola equilibrio de robot, que conseguirá a su propio instructivo guía tan pronto como pone en marcha! A nuestra materia:

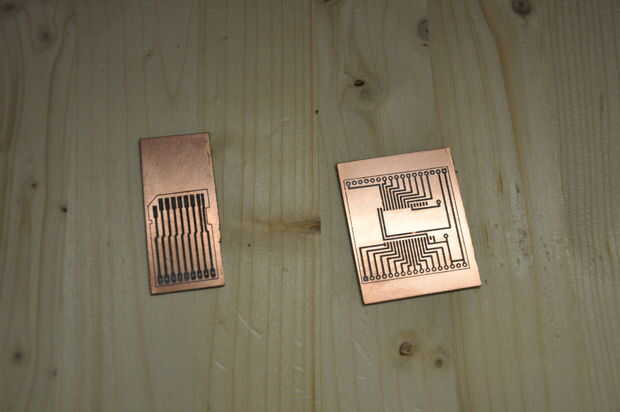

Los dos tableros después se hizo el planchado, y el papel se frotó. Verifique sus huellas, si hay rasguños en la capa de toner, hay pastillas que faltan - corrección puede hacerse con marcador resistente al grabador.
Siguiente paso es ponerlo en FECLAS, para sacar el exceso de cobre. A continuación, el toner debe ser lavada, la Junta debe cortarse a medida. Compruebe estas imágenes para ver mi "productos finales".

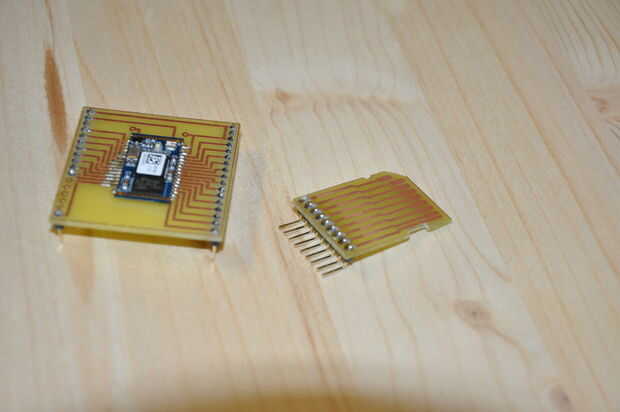

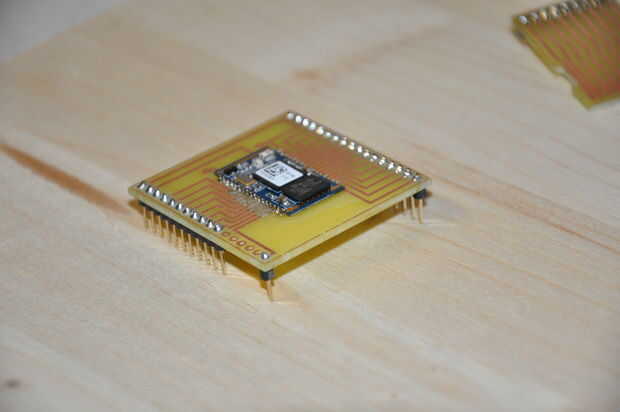

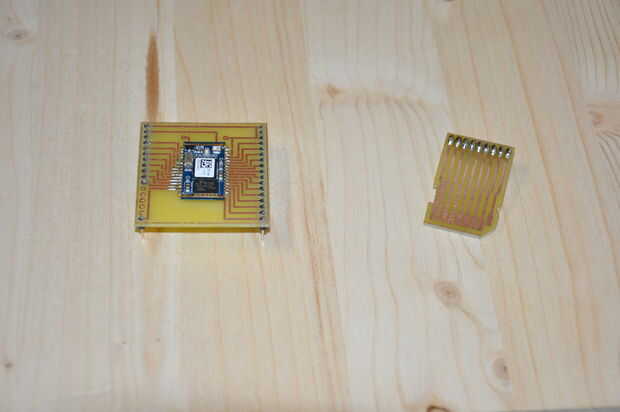

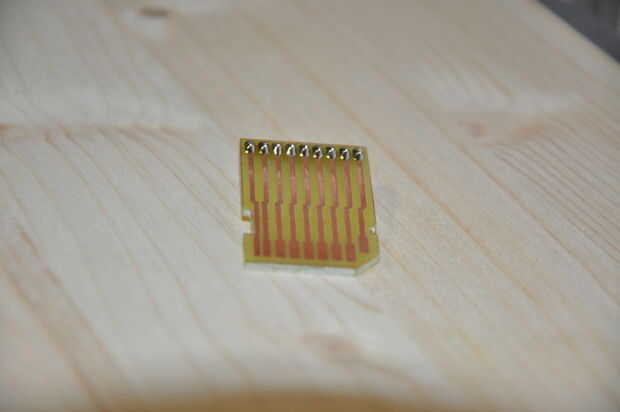

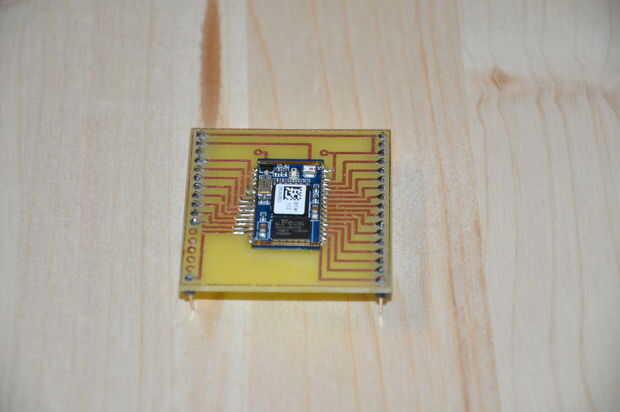

Una tarjeta SD en forma de PCB, destinado a reemplazar al DIABLILLO de mi tablero de regulador del motor. Hay un jefe del pin en la capa inferior, estoy usando cables de puente para conectar con el resto de mi consejo. Esto podría haberse evitado, ya que tenía I²C traído hacia fuera en las patillas en el tablero de control del motor sí mismo, pero quería aprovechar el 3.3V a bordo / 1A pelota. A través de este Consejo de break-out puedo llegar a los 3, 3V tren de potencia, lo estoy usando para el resto de los periféricos: bluetooth módulo, girocompás, resistencias pull-up. BTM-112 soldados a bordo. ¿Usted puede ver cuánto soldadura tiene en el lado izquierdo? Es porque utiliza soldadura más ancha en diámetro y no era capaz de racionar bien. El lado derecho fue soldado con soldadura de 0,3 mm de diámetro, que parte se ve mucho mejor, para no hablar de la soldadura las juntas, que se sientan mejor en las almohadillas. Foto de grupo de los dos tableros.

Por lo tanto, ahora sabemos cómo crear algo para nada en Altium Designer. Vamos a demostrar que por el diseño y la fabricación del tablero del sensor!
