Paso 3: Tablero del Sensor proceso de fabricación
Dibujo de los esquemas
Una vez que hemos terminado con la definición de esta restricción de tamaño de tabla, un esquema debe me dibujado. Mina se ve tan simple como puede conseguir, solo el PIC, las cabeceras y una resistencia de pull-up en el pin MCLR. Puede experimentar problemas con la programación, cuando esta resistencia está en su lugar, si, simplemente quitar y desactivar la función en el pin de reset MCLR.
Tendrás que instalar dominadas, si este es el único dispositivo I²C que utiliza. En mi caso, ya tenía el giroscopio en el autobús, que cuenta con resistencias pull-up a bordo - no tenía que preocuparse por eso.
Si todos los esquemas se hacen, ir a 'Diseño' -> 'Update PCB documento... para hacer los componentes visibles en el archivo de PCB. Organizar como desee, sólo lanzó en y alineado a las líneas dibujó en la capa de keep-out, para que haz centrados perfectamente. Puede hacer esto seleccionando ambos y pulsar la tecla 'A'. Aparecerá un menú que le permite alinear horizontal o verticalmente los componentes seleccionados. La operación que desee, haga clic en el componente que desea mantener como referencia - en mi caso: la línea de la capa de keep-out. Si todo se arregla, solo las señales de la ruta, poner en Polígono vierte.

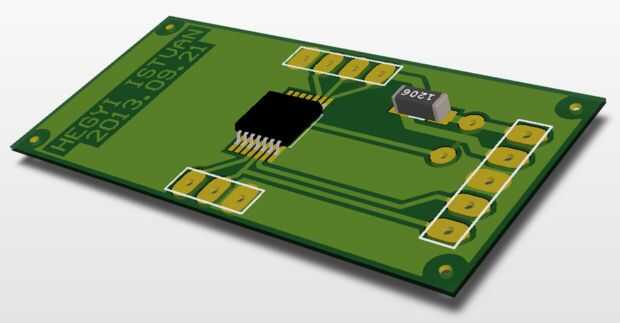

Altium Designer ofrece una gran herramienta para la visualización de la tabla mientras trabaja en él. Vista 3-d se activa pulsando 3 ', uno puede cambiar a vista 2D pulsando 2'. Mi tabla se ve así en la representación 3D de Altium:
Exportar a PDF
Si lo desea, puede exportar la composición a PDF. No te olvides de hacer un reflejo en la capa superior, si se utiliza el método de transferencia de toner! Ya escribí un tutorial sobre esto en uno de mis anteriores instructables.

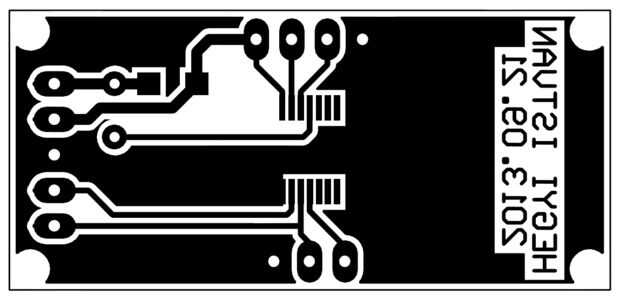

Esto es lo que tengo cuando exportado mi diseño en PDF:
El texto se refleja, porque todo esto va en la capa superior.
He utilizado método de transferencia de toner para hacer esta tarjeta, (como la mayoría de mis tablas en los últimos meses) es forma más rápida que el método de exposición UV. El método UV es algo que utilizo sólo cuando es absolutamente necesario, cuando los rastros son muy delgados o las pastillas son super pequeñas.

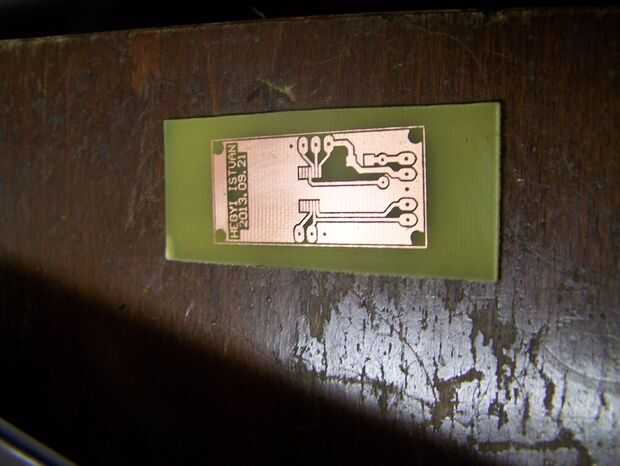

Larga historia corta - conseguir el toner stick hacia el lado de cobre de la PCB, entonces espere hasta que se refresca. Ir al fregadero, coloque el tablero de papel bajo el agua, espere hasta que el papel quede empapado, luego retire suavemente el papel. Va a ser poco a la izquierda en el tablero de papel, se los pueden frotar con el dedo. Poner la placa en cloruro férrico y espere hasta que el cobre se come lejos, dejando la placa con las pistas, pads y las líneas de keep-out sólo. Luego tomar algunos disolventes de esmalte de uñas y lavar el toner. Tienes el PCB terminado en sus manos, que sólo necesita de la perforación, y el corte, eventualmente. Aquí es lo que mina se parece a.
Corte la madera a la medida, luego Taladre los orificios. Que perforar 0.7-0.8 agujeros primero, luego ir sobre los que deba ser mayor (pin headers, en este caso). Dan el PCB otro lijado, luego de limpiar con agua o solvente. Qué es una buena idea en este punto, es que el jefe del pin de ángulo recto que se monta en el HC-SR04 por defecto y reemplazarlo por un simple vertical. De esta manera la Junta hizo conseguirá justa detrás y de acuerdo con la Junta alcance ultrasonida HC-SR04.

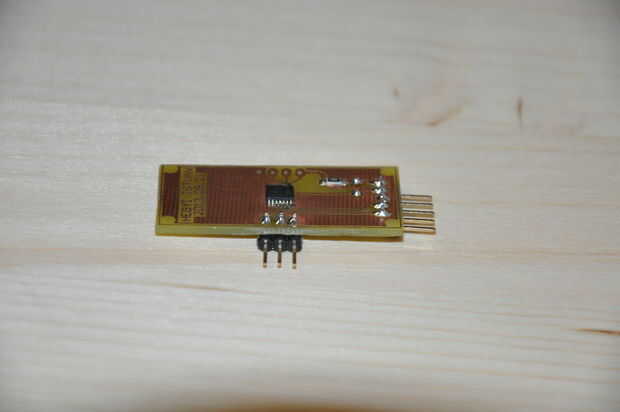

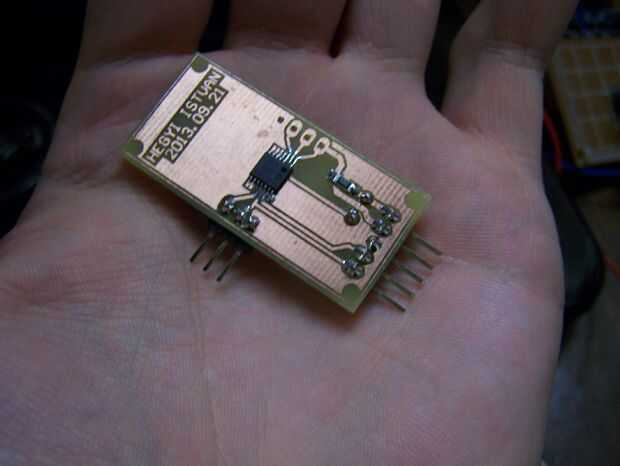

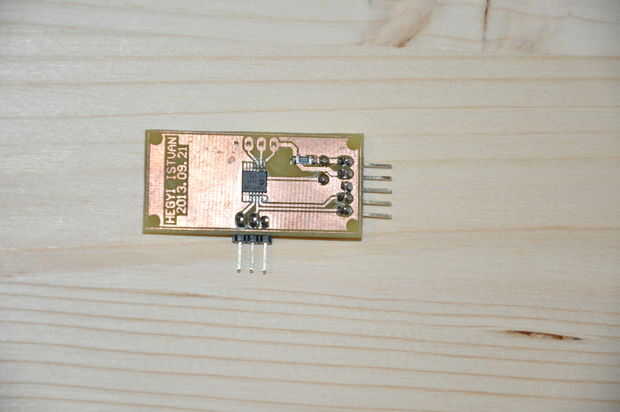

Rellenar la tabla con los componentes: cabeceras, PIC, HC-SR04. Tienes un tablero de sensor que está listo para programarse. Aquí está lo que la mina parece ahora, que he terminado - de la parte superior:

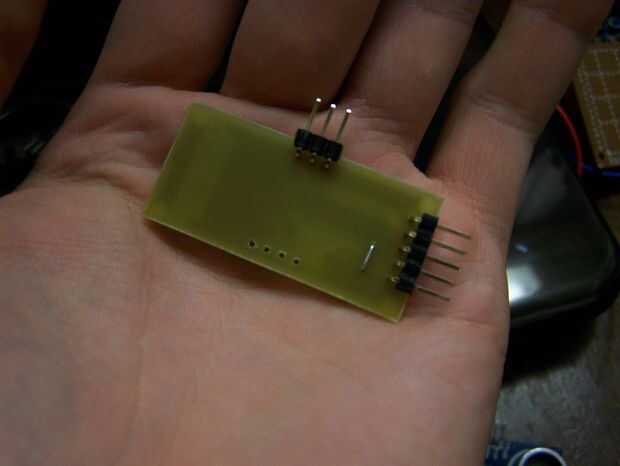

la parte inferior de mi sensor tiene este aspecto:
Tenemos el hardware listo, siguiente paso es aclarar las cosas que tenemos que hacer del lado del software. Esto nos lleva a la más grande (no demasiado grande, aunque) problema nuestro: permitiendo el PIC hablar a través del I²C.
