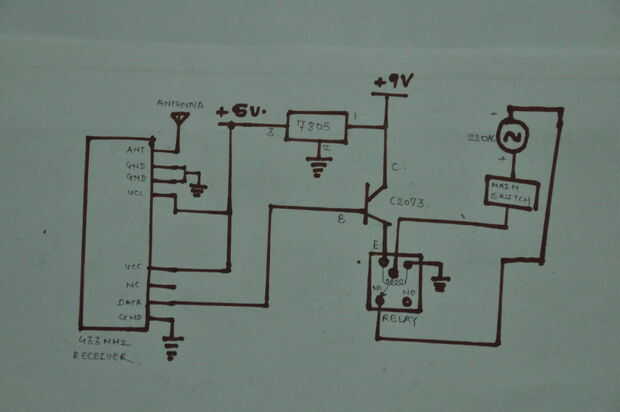

Paso 3: Diagrama esquemático de la sección de receptor
Energía del receptor 433MHz para arriba por + fuente de 5V. El pin de datos del receptor está conectado a la terminal bajo del transistor C2073. Si hay datos que causar para producir corriente de C a E si no queda ideal. En el emisor está conectado terminal 9V relé que opera cuando + 9V se aplican a través de él y luego cambiar de NC (normalmente conectado) a NO(normally open). En la condición inicial relé está siempre en estado de NC, la alimentación está conectada cuando cambió de puesto que NO se corte la alimentación de los medios.
