Circuito controlador de motor de $1 para Arduino (3 / 6 paso)

Paso 3: Cableado hasta

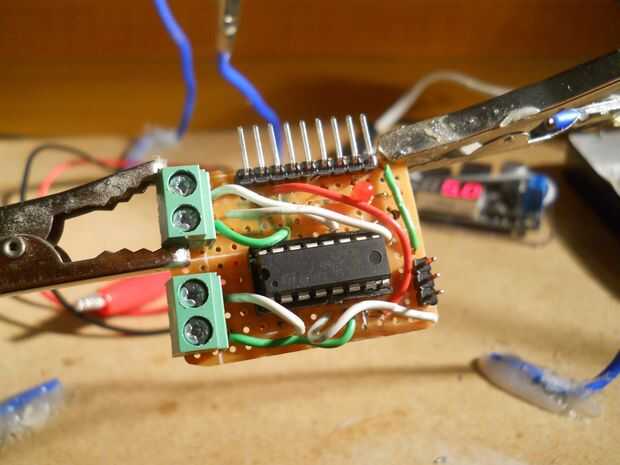

Utilicé algunos hilos de cobre y siguiendo el esquema había conectado a los pines del CI a los pines del cabezal. No materia que pin va a que pin del encabezado, sólo recuerdo que lo hizo le conectáramos. El LED está conectado en serie con la resistencia y en paralelo con el VCC de 5v.
