Paso 1: Paso 1: investigación
http://www.ti.com/lit/DS/symlink/lm1036.pdf

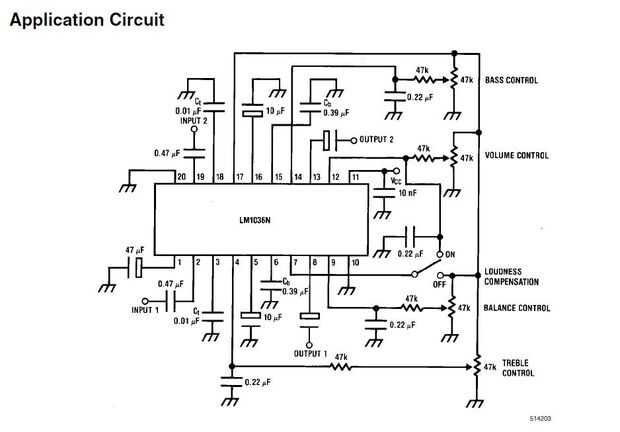

Echa un vistazo en la página 6.
Sin hacer ningún cambio, el circuito se realiza simplemente genial, así que si este es tu primer circuito - no dudes en construirlo - va a funcionar si no meterse los componentes!
Los componentes que usted necesita son los siguientes:
- LM1036N
- 47uF x 1
- 0.47 uF x 2
- x 2 de 0.01 uF
- 0.22 uF x 4
- 0.39 uF x 2
- 10uF x 2
- 10nF x 1
- resistencias de k 47 x 4
- potenciómetros de k 47 x 4
- interruptor x 1
- a 3,5 mm hembra y macho conectores de audio (podría ser cualquier Jack de tamaño)
- Algunos cables (utilice un cable blindado para las señales de entrada y salidas)
- un tablero vacío que se suelda en
- herramientas de corte de alambre y soldadura
- caja de plástico
- perillas para los potenciómetros
Sumando el dinero gastado, el circuito cuesta alrededor de 15 euros
