Paso 3: Paso 3: construir el circuito

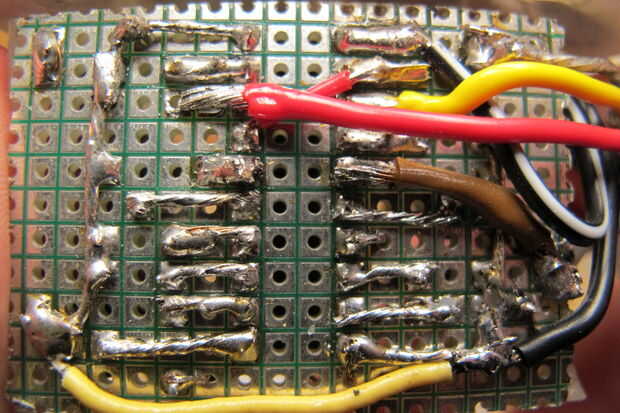

La segunda foto muestra el corte final de circuito, con los cables de salida soldados desde el lado de botom. Amarillo y rojo son el channesl y escudo es el suelo.

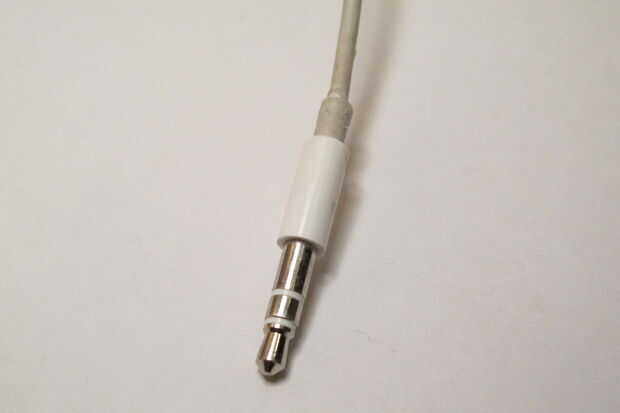

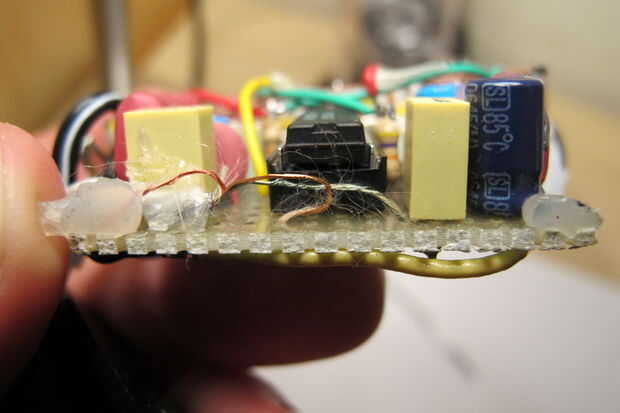

En la tercera foto se pueden ver los diminutos cables de entrada. Realmente estos provienen de un antiguo conjunto de auriculares que es bueno como el jack de 3,5 mm ya existe y no es necesario soldarlo.
