Circuito de Escribano no puerta lógica (1 / 3 paso)

Paso 1: Lo que usted necesita

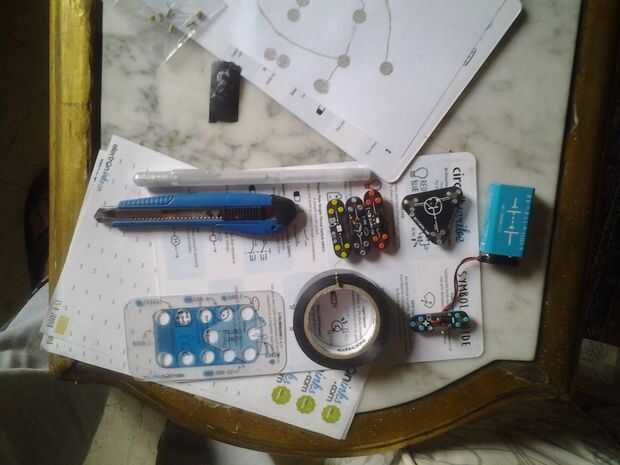

-Es necesario:

Pluma de tinta conductora

Regla de la componente magnética de Electroninks (la cosa de plástico transparente con agujeros)

Una superficie no conductora de componentes magnéticos para snap-on (viene con el kit)

Circuito escriba imán acoplable electronics:

-Transistores NPN 1

-Los titulares de resistencia 2

-Interruptores SPST 1

-Conector de batería 1

-1 batería de 9V

-1 LED

resistencia de 10-1 k Ohm

Resistencia de-1 100 ohmios

Para piezas no magnéticas circuitscribe kit usamos componentes electrónicos regulares y cinta adhesiva en papel

-Cinta

-Cutter

-Multímetro (opcional - hace la vida más fácil)
