TABLERO DEL CONDUCTOR SINUSOIDAL PURA INVERSOR UTILIZANDO EGS002
Circuito de inversor sinusoidal pura con ningún grifo para diseño de centro se ha convertido en simple mediante EGS002 inversor Sinusoidal tarjeta de conductor o tarjeta. Este post se dan explico como hacer un inversor de senoidal pura en casa sin necesidad de ninguna programación. Permítanme comenzar este tutorial por primera presentación de EGS002 el tablero de conductor.
EGS002 TABLERO DE CONDUCTOR/TARJETA
EGS002 es un 17pins ya hecho listo driver específico para inversor sinusoidal monofásica. Utiliza EG8010 ASIC como chip de control y IR2110S como conductor. La Junta de controlador integra funciones de tensión, corriente y temperatura de protección, indicación de advertencia LED y control del ventilador. Puente configura la salida 50 / 60Hz CA, modo de arranque suave y tiempo muerto.
El tablero de conductor tiene un puerto de monitor LCD. Un monitor LCD conectado mostrará salida tensión, corriente, temperatura del sistema y frecuencia de la salida. La Junta funcionará incluso cuando no está conectado pantalla.
La Junta Directiva puede utilizarse para dos etapa AC convertidor (DC-DC-AC) o sistemas de transformador de frecuencia de baja potencia de DC-AC sola etapa. En este tutorial, vamos a limitarnos a sistemas de transformadores de baja frecuencia. No es que ningún inversor de transformador centro tap.

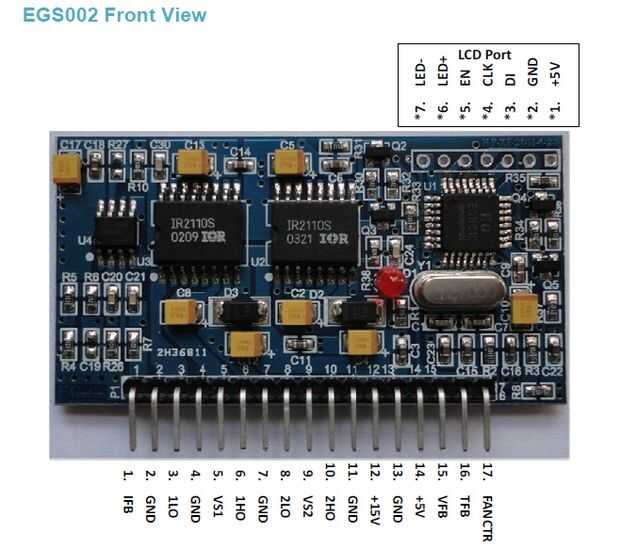

Permite ahora echar un vistazo a nuestra tarjeta de EGS002 y sus pernos. Puede descargar el pdf hoja de datos de la tarjeta haciendo clic aquí
HAGA CLIC EN TARJETA DE CONTROLADOR DE VISTA

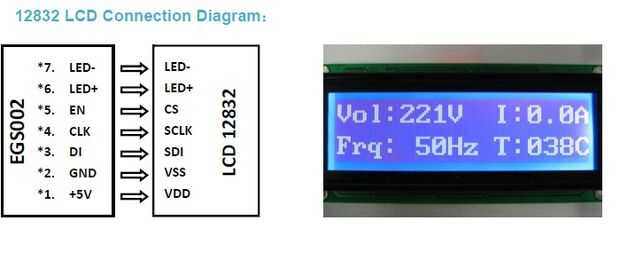

CONEXIÓN DE PANTALLA
HAZ CLIC PARA AGRANDAR

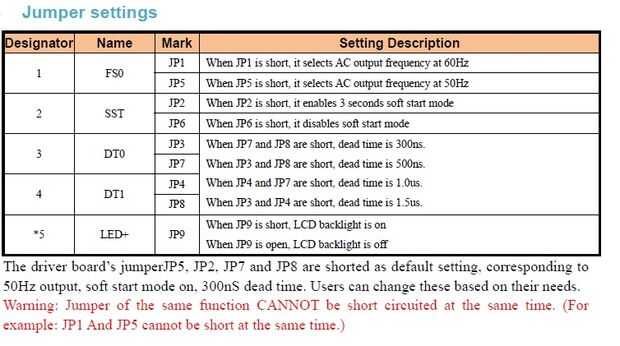

El Consejo tiene varias funciones que el usuario puede activar o seleccionar por medio de puente o los puntos de soldadura juntos. La imagen de abajo proporciona el puente si el defecto no es querido.
HAZ CLIC PARA AGRANDAR
TABLERO DE PUENTE DE MOSFET DE INVERSOR SENOIDAL PURO
Ahora que tienes la justa idea de la tarjeta del inversor sinusoidal, conecte la tarjeta en el circuito siguiente. el siguiente circuito funcionará sin ninguna modificación cuando se utilice sistema de batería de 12V o 24V. Para utilizar 48V o más diseños de voltaje Dc, tienes que bajar la tensión superior a 12V utilizando un convertidor buck o un paso apropiado por IC y más tarde usar 7805 para obtener su 5V.
Tenga en cuenta que el LM7805 y LM7812 se queman cuando la entrada es más de 30V DC.
HAZ CLIC PARA AGRANDAR
Con este circuito, sólo arreglar tus pins de tarjeta a los pines correspondientes del circuito. Regulación de salida se consigue mediante el ajuste de la resistencia variable de 10K. U6 es NTC de 10K para detección y ventilador de regulación de la temperatura. La 220V ac salida de este inversor de corriente esté protegida contra sobrecarga eléctrica usando energía NTC 10ohms.
La retroalimentación también puede lograrse utilizando un transformador de 12V se separa en vez de un transformador con un devanado independiente.
POTENCIA
La potencia del inversor depende del número de mosfets que va a conectar en paralelo. Añadir más MOSFET en paralelo para alta potencia. Cada 4 Mosfets encienden 250W en sistema de 12V, 500W 24V sistema y 1000w en sistema de 48V. Espero que usted puede hacer su cálculo de en cuanto a cuántos Fets para conectar en paralelo para conseguir una cierta potencia.
DÓNDE COMPRAR LA TARJETA DE CONDUCTOR
En Ghana y países (TOGO, NIGERIA, BENIN, BURKINA, Níger y Costa de Marfil se pueden comprar la tarjeta y la pantalla de mi en 35 dólares fuera de Ghana y 110 cedis de Ghana. Entrega gratis dentro de 2 a 5 días. Devolución y reembolso aceptan también puedes comprarlo en eBay o Aliexpress en 12 a 20 dólares con entrega largo tiempo hasta 40 días laborables. También puede comprar el tablero del puente de mí indicando la potencia en contacto conmigo en +233273315313 o opanin17
PROTECCIÓN DE LA BATERÍA Y ALARMA DE BATERÍA BAJA
La batería del inversor es muy costosa y debe ser protegida para prolongar su vida. Cuando la batería se drena demasiado bajo, la batería espera vida se acortará. Conecte las líneas positivas de mi circuito de protección de batería para J1 y negativo a la tierra. Circuito de protección de la batería puede verse en este enlace (http://freecircuitworks.blogspot.com/2016/03/low-battery-protection-and-alarm31.html)
PROTECCIÓN DE SOBRECARGA
Protección de sobrecarga protege el convertidor contra fallando cuando la salida está en corto circuito o carga excede la carga máxima. El tablero de conductor de la onda de seno tiene un sentido actual incorporado que apaga el inversor cuando se supera la corriente máxima. Pin 1 de la tarjeta se dedica a esta función. El sentido actual utiliza una resistencia de derivación. Se selecciona el valor de la desviación que a máxima corriente, la caída de tensión será 0, 5V. Esto impulsa el sistema que es una sobrecarga para que el sistema se apague hasta que se elimine la causa de la sobrecarga.
Las fórmulas para el cálculo de la resistencia de derivación son: 1. R = 0,6 X V/Imax donde V = 0.5, I = Max DC conmutación actual. y R = valor de la desviación.
Lea cómo calcular la fase de impulsión máxima actual de (http://freecircuitworks.blogspot.com/2016/04/solar-inverter-circuit-with-charger.html)
