Paso 6: montaje

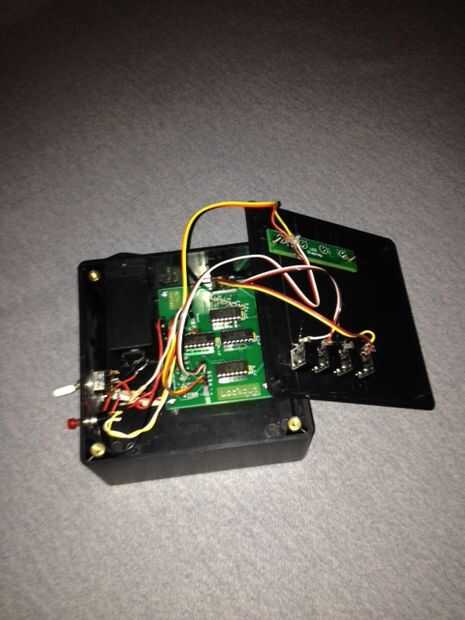

Todo está montado en una caja de proyecto. El circuito está construido sobre una placa de circuito impreso que había hecho de ExpressPCB.
El PCB está montado usando separadores hexagonales en la parte inferior de la caja del proyecto. En primer lugar, usé el PCB para marcar los agujeros en la caja del proyecto para los separadores. Entonces, unieron libremente (con el fin de dar cierto margen de maniobra cuando screwiing la Junta en la parte superior). Una vez que la junta fue unida por la parte superior, se apretaron los tornillos de la parte inferior.
Al montar el LED y pulsador gatos, se utilizó cinta adhesiva para proteger el cuadro de proyecto. Una regla de acero se utiliza para marcar una línea recta y luego fueron presentados los orificios para los conectores. Para los LEDs, el PCB fue utilizado para marcar el espaciado de los agujeros de LED. Un pequeño agujero fue perforado en primer lugar, antes de que la broca más grande fue utilizada.
Hay dos interruptores en el lado además de cuatro pulsadores en amarres de alambre. Uno es un interruptor de encendido/apagado. El otro es un pulsador de reset el circuito para la siguiente pregunta. También en el lado es un LED utilizado para indicar que el cuadro se enciende.
Todo está conectado a la PCB utilizando encabezados de 0,1". Tuve algunos encabezados juego de escritorio antiguo PC que son para dos clavijas. Éstos fueron utilizados para conectar el indicador de encendido, interruptor de encendido y Reset.
Para los gatos y LEDs, utilicé 6" cables servo cortarlos por la mitad. Luego, cada extremo fue super pegado juntos, hacer un cable de 6 conductores. Uno de los pasadores no se utiliza, para que la cabecera está conectada en la dirección correcta.
