Paso 10: Pensamientos adicionales
Tubería del encogimiento del calor viene en diferentes colores. Recuerdo ver a negro, blanco, verde, rojo y amarillo. Estoy seguro que hubo otros colores también. No sé cómo de receptivo es pintar.
Una cosa que reflexioné fue corte un agujero en el encogimiento del calor para exponer el centro de la tapa de la batería (que fue una de las razones para utilizar un bucle de alambre) pero no tengo nada que me dé un círculo limpio para que la idea fue abandonada.
Tengo todos los componentes al ras contra la Junta. Sin embargo, puede empujar más altos si queremos más cerca al frente de la botonera.
Algunas ideas adicionales:
-Añadir los LEDs después del paso de la resina. Pueden soldar los LEDs en la placa después de que la resina ha curado. Esto permitirá que los LEDs que sobresalga del borde del pendiente.
-Romper el circuito en varios componentes diferentes, incrustar cada uno en su propio molde de resina, conectado a través de los cables. Esto es útil para grandes circuitos o si desea que varias piezas pequeñas.

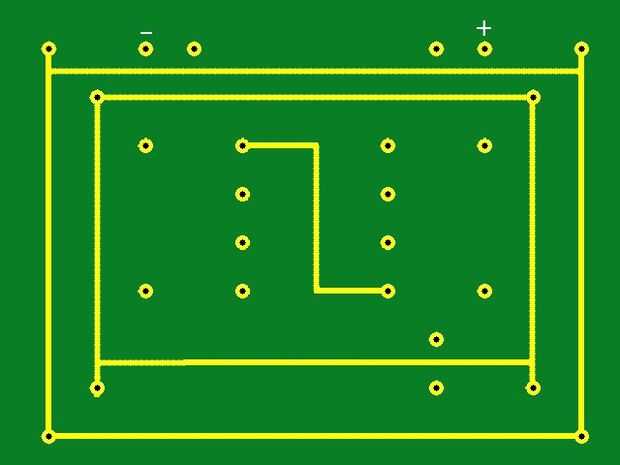

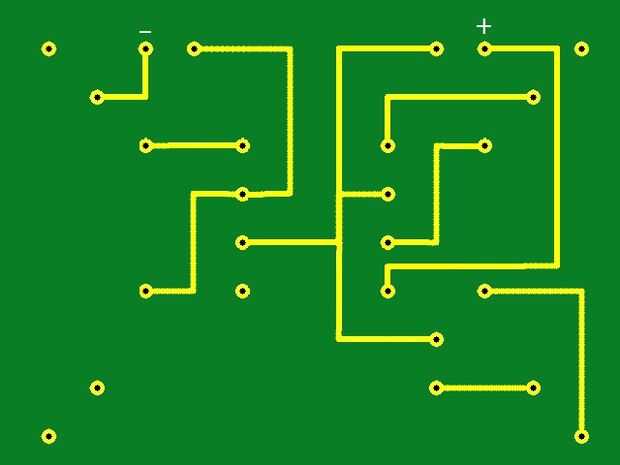

Editado para añadir esquemas. Estos esquemas son asumiendo que usted está creando un tablero de 2 capas. Estos se basan en el cableado en el paso 4 (Foto 2). He añadido unos puntos para la fijación de los cables de alimentación (marcado con "+" y "-"). Si se utilizan, los cables serán visibles en la resina. Si no utilizas estos agujeros, simplemente coloque los cables de alimentación a la parte posterior de la Junta usando los cables de los componentes como hecho en el instructivo.
Nota: Estos esquemas no han sido probados. No he creado placas con estos esquemas, por lo que no puedo garantizar que va a trabajar.
