Paso 3: Agregar los componentes de circuito
![]()
![]()

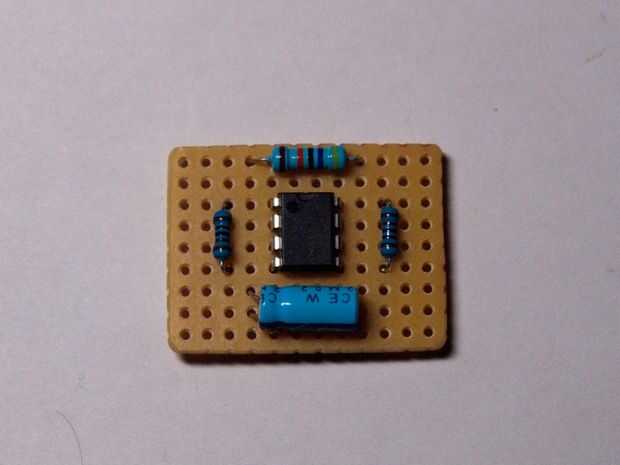

El circuito se basa en http://www.555-timer-circuits.com/flashing-led.html. El cambio sólo significativo que he hecho es añadir LEDs (en paralelo). Añadir los componentes del circuito a la placa y soldar en su lugar. Añadir el más pequeño (en términos de altura de la Junta) componentes de primera. Con los componentes que tenía, significan las resistencias de 1K en primer lugar, entonces el temporizador 555, entonces el condensador y por último los LEDs. La pata larga de los LEDs va en la pista exterior.
Nota importante: no ajuste (o dejar un poco después de cortar) después de soldar los componentes en su lugar - tendremos que conectar cables al metal que sobresale.

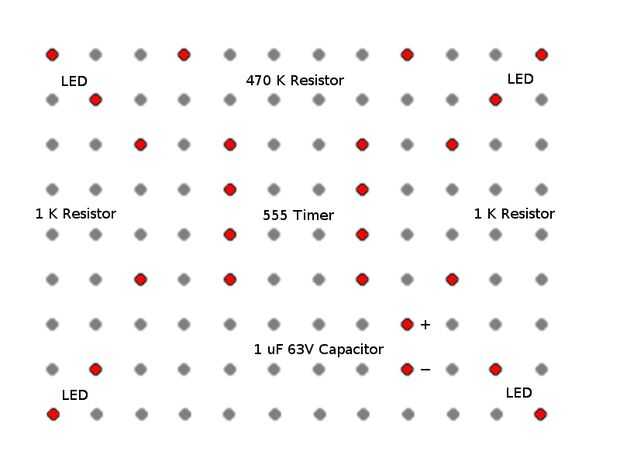

También tenga en cuenta que el diseño en la primera imagen es la parte de atrás del tablero (es decir, lo veremos al soldar).
