Circuito de LED colgante (4 / 10 paso)

Paso 4: Añadir el cableado

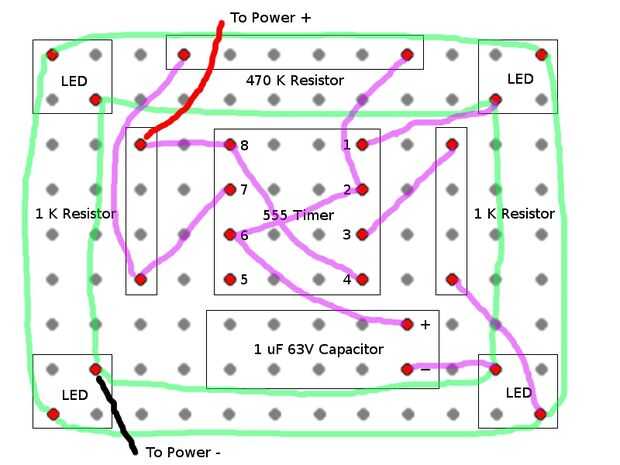

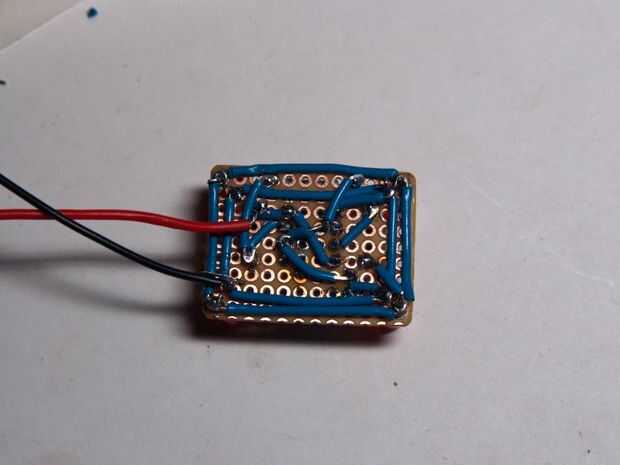

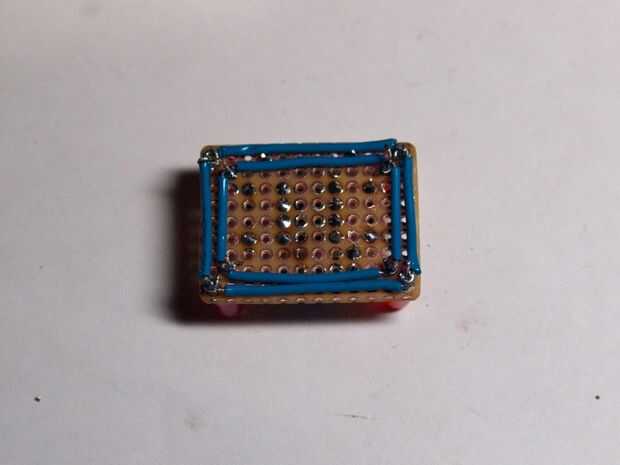

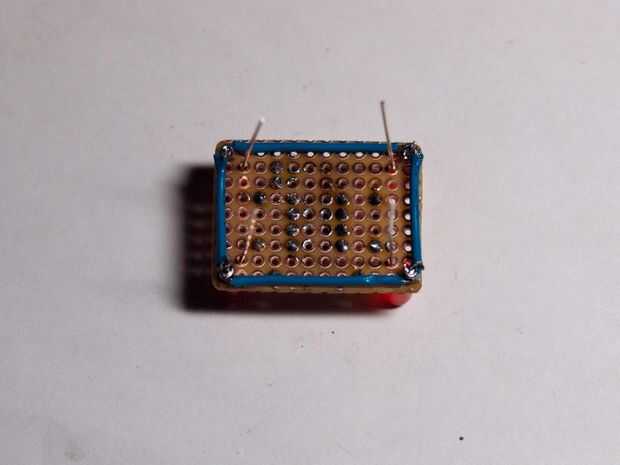

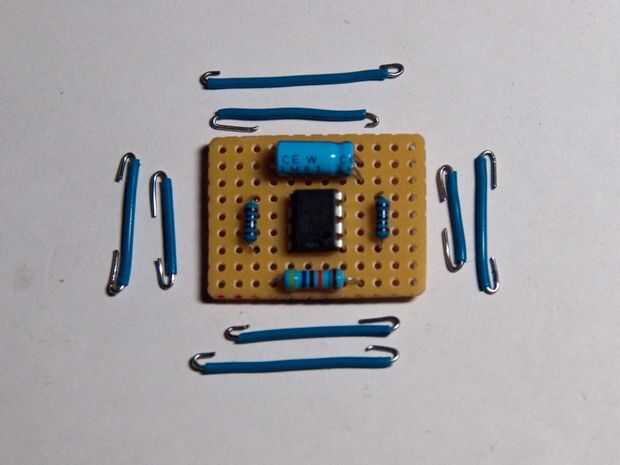

En gran medida se trata de la mayor parte molesta y delicada de la operación. Tardará mucho tiempo, paciencia y trabajo delicado. Necesitamos crear y conectar los cables del circuito. La primera imagen muestra un diagrama áspero del cableado que planeaba usar. Comencé por crear los cables de longitud correcta para colocar los LEDs. Los extremos de los cables están doblados como ganchos para enganchar en los extremos de los componentes del circuito (que es por eso que no deben ser recortados aún). Los otros alambres que creé cuando fui. Una vez que estén todos los cables estén soldadas en su lugar, prueba el circuito y asegúrese de que funciona. Si funciona, corte los alambres protuberantes.

Las principales molestias en esta etapa fueron: 1. el tiempo tomó para crear cables de tamaño correcto y 2. al soldar los cables, el otro extremo a menudo calentado lo suficiente como para derretir la soldadura y aflojar para arriba. Hay que podría haber viajado ayudó a dibujar fuego antes de que más abajo el cable pero no tengo cualquier en mano.
