Circuito de LED simple en el Cheap (3 / 4 paso)

Paso 3: Creación de las baterías

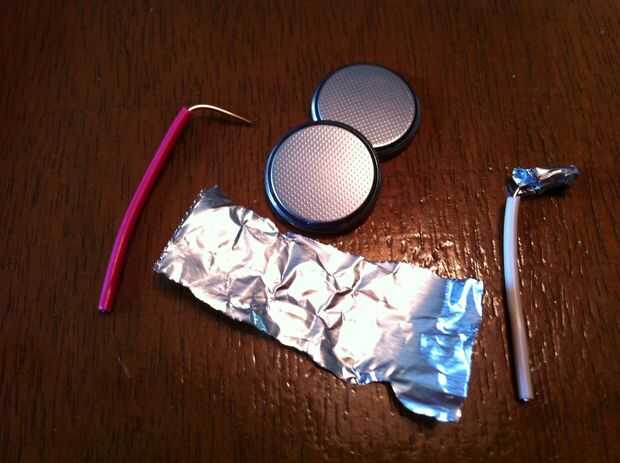

construí una batería de 6v de dos de las celdas de botón de 3v. El LED se encenderá con una sola célula, pero es mucho más brillante (y dura más tiempo) con dos. La tensión sugerida es 5v con un min de 3v y un máximo de 10v, 6v es cerca de grado óptimo. Podría han utilizado 3 celdas para una batería de 9v, que supongo. Tal vez la próxima vez.

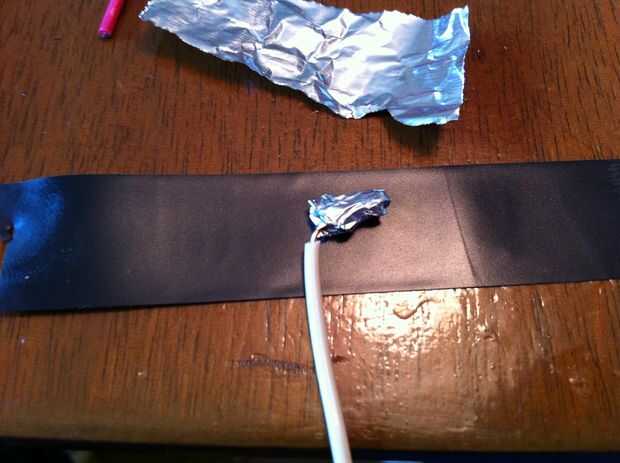

Para crear los cables he utilizado dos trozos de alambre. Envuelve uno de los extremos pelado del alambre con algún papel de aluminio para aumentar la superficie del conector y para que sea más grande que el aislador. En mis pruebas parecía hacer significativamente más confiable.

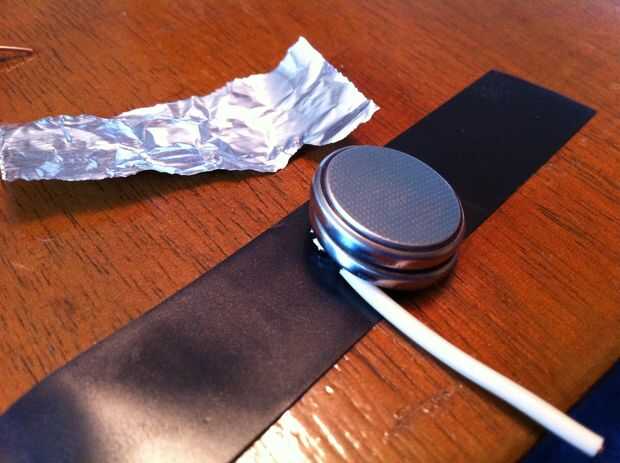

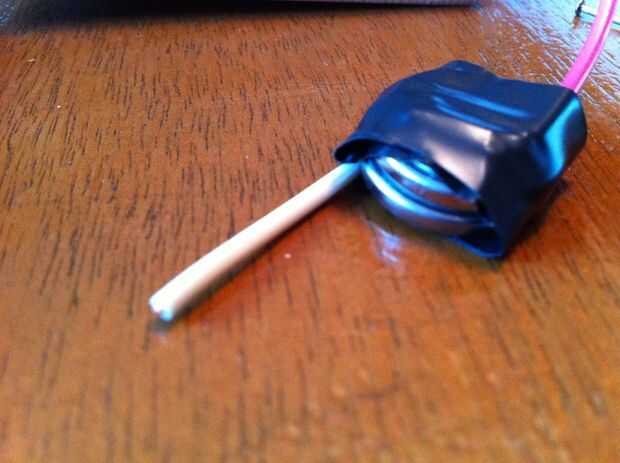

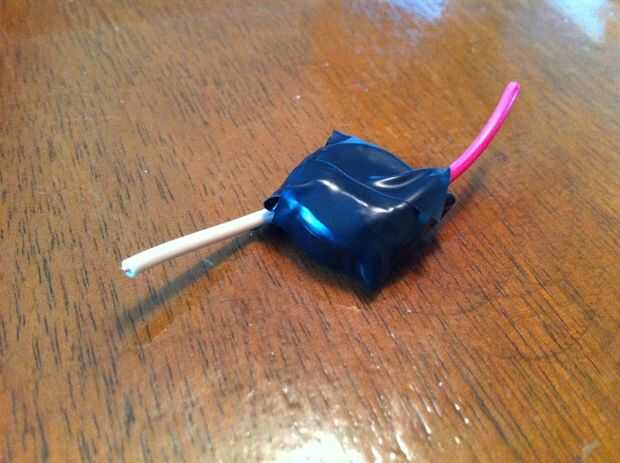

Coloque una tira de lado pegajoso de la cinta arriba, después abajo un cable, dos células y el otro cable. Me ha gustado conectar el cable rojo al lado positivo de las células. Luego enrolle la cinta alrededor de ella. Por último Envuelva otra tira de cinta perpendicular a la primera.

La tira también el otro extremo de los cables.

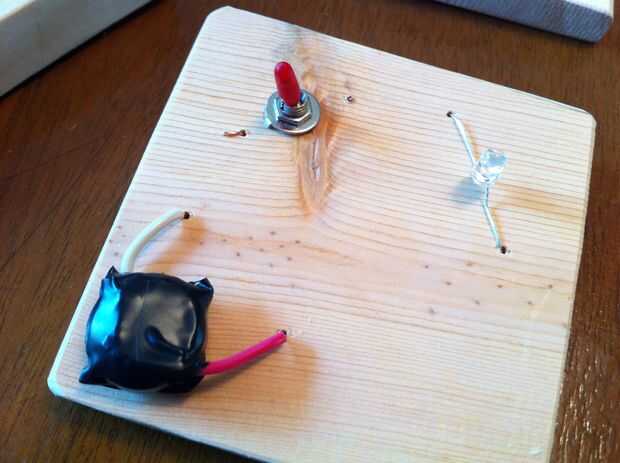

Lugar la batería en el tablero con los dos conduce en dos agujeros. Lugar el LED en el tablero con sus dos conduce en dos agujeros así. Idealmente debe ser el positivo del LED en el mismo lado que el conductor positivo de la batería.
