Paso 1: Materiales y conocimiento necesario
Primero reunir los siguientes materiales:
- Protoboard
- Dos cables de puente
- Resistencia de ohm un 1.8 k
- Un LED
- Una batería de 9v y clip de la batería
Estos materiales están disponibles en cualquier tienda de electrónica: tal vez el envejecimiento Radioshack o cualquier cosa como él. Cualquier kit de electrónica básica tendrá, excepto la batería, todos los componentes.
Una resistencia de ohm 1,8 k se utiliza para esta tarea ya que es la resistencia que tenía en mano. Hacer no (Lea: absolutamente no) utilizando una resistencia de un ohm valorar menos de 330 ohmios. Esto supera el umbral común de LED de 3V a través de lo LED a 20 miliamperios que sobrecargará el LED. Algo más de 330 ohmios está bien, pero iba demasiado alto no puede causar el LED se iluminará.
El protoboard es la base de la cual construiremos el circuito; llevará a cabo la electricidad y que los otros componentes mencionados para ser conectado en un circuito. La placa se ve como arriba; no es una tabla en la que hacer pan. Es en cambio un tablero plástico con realización de carriles en su interior, con ranuras donde nos podemos insertar el componente 'conduce.'

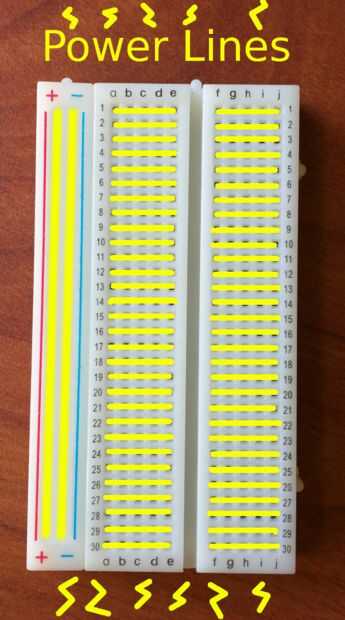

He arriba pintado los carriles conductores sobre una foto de la Junta de pan. Aviso actual sólo se lleva a cabo a lo largo de las filas y luego no se realiza entre las dos mitades del tablero. Esto significa, si se construye un circuito completo, los conductores de algunos componentes deben estar en la misma fila como algunos otros componentes.
No es importante entenderlo totalmente, pero el conocimiento es tan útil en el diagnóstico de los problemas que pueden surgir durante la construcción del circuito.
