Paso 3: Sensor de nivel de agua
Lo que hice fue soldar dos longitudes de alambre en cada extremo del interruptor reed, ejecutar a través de una longitud de claro 1/4" manguera e inserte en el depósito:
a) de la soldadura el interruptor de láminas cuidadosamente, sin recortar las puntas, de soldadura cerca de los extremos de los plomos con los pedazos de alambre (partí el cable por la mitad). Mantener los cables largo permite doblar más sin daño para el relé de láminas (vidrio). Ambos cables tendrán que llegar a la caja de control, así que asegúrese de que es suficiente.
b) pescado bastante el alambre a través de 1/4" manguera transparente, lazo en la parte inferior del depósito y copia de seguridad. Usé un viejo Perchero de metal
suspensión y tirar el cable a través de, pero hará cualquier alambre rígido. Tirar hasta que la caña está a medio camino a través de la manguera.
c) cuidadosamente doblar un bucle en el extremo donde está el relé y prueba de activación por el imán del embalse, con un multimetro continuidad. usted tendrá que torcer el relé reed, ya que es sin duda un dispositivo direccional. Un lado del relé reed funcionará mejor.
d) doblar y sujetar el bucle para un rendimiento óptimo, con el alambre de lazos y usted también puede endurecer las partes rectas con una sección de la percha que pueda haber utilizado. Además, empleando piezas de percha en la manguera en la parte superior me ha permitido hacer ganchos de cierre en la parte superior del depósito.

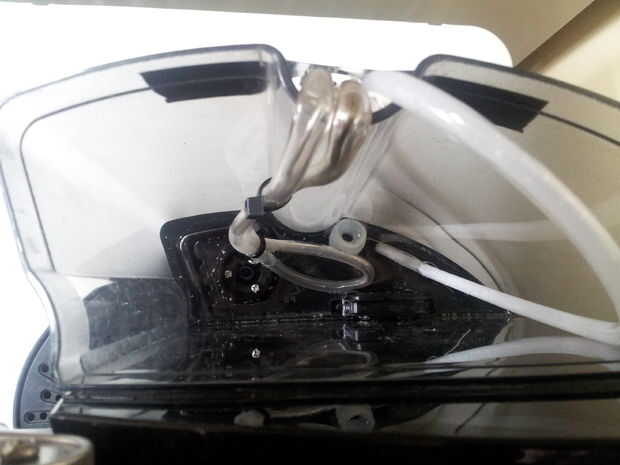

También terminé usando un pedazo corto de la manguera más gruesa (se puede ver en la imagen) como un separador, para asegurarse de que la caña estaba muy cerca del imán, sin obstaculizar el movimiento del imán. También se puede combinar la manguera de llenado con esta Asamblea. Lo tienen al pedo alrededor un poco para hacerlo bien.
e) use cinta para fijar el conjunto al exterior del depósito. Cinta eléctrica funcionó para mí, siempre y cuando lo corté con unas tijeras o un cuchillo.
