Circuito de pruebas de (2 / 5 paso)

Paso 2: En un medidor de carga

En preguntas y respuestas A muchos de los miembros se preguntan por qué hay circuito les da lo debe ser dándoles cuando prueba el circuito con un metro, sin embargo cuando enganchan su circuito a una carga no funciona, puede ser bajo carga del circuito que se prueba. En las mismas condiciones de prueba he probado una célula solar.

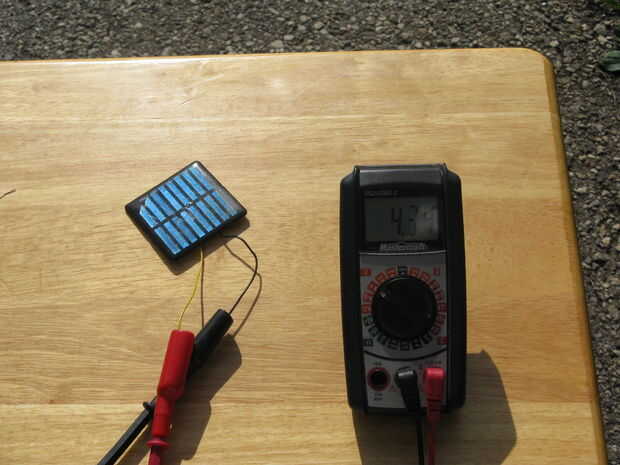

En la primera foto he conectado un medidor para una célula solar y tiene un voltaje de voltios 4,34.

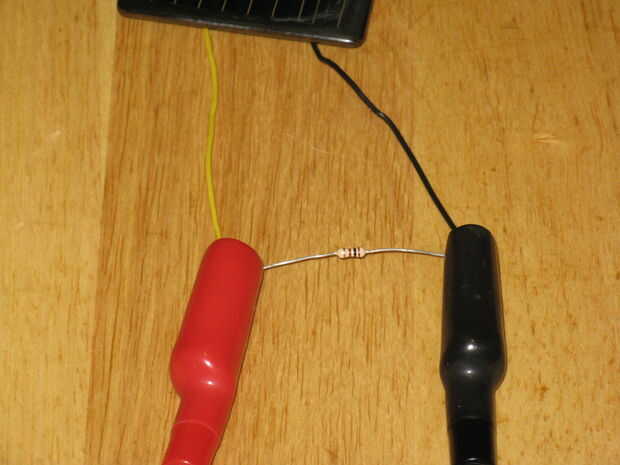

Luego conecté una carga apropiada en este caso un resistor de 100Ω a la célula solar como en la foto dos que toco mucho con estas células solares de luces del jardín para saber qué tamaño de una resistencia para simular el circuito.

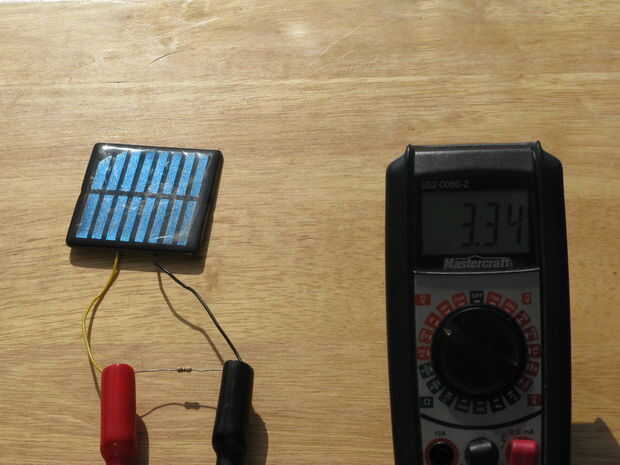

Luego cuando comprobé el voltaje me sale 3,34 voltios como en pic tres una diferencia de un voltio, hacer la primera lectura casi el 25%.

Este efecto de carga se llama bajo carga la venida actual fuera de la célula solar es malinterpretada como tensión por metro, a diferencia del circuito completo con la resistencia de 100Ω pasando por alto la corriente y que muestra la tensión.

Si quería hacer un arsenal solar de 12 voltios con estas células solares podría utilizar tres células solares si tuviera que usar la lectura 4,34 voltios en la primera foto y sólo consigue un 9 voltios array cuando conectado a un circuito. Sin embargo, utilizando la lectura de carga circuito de 3,34 voltios para hacer un arsenal solar de 12 voltios utilizaría 4 de estas células solares y mi circuito funcionaría.
