Paso 3: Bajo carga de un osciloscopio
Este es el circuito de un zumbador piezoeléctrico que tenía el circuito del conductor en el zumbador. Yo accidentalmente dañado el zumbador al desmontar el dispositivo vino a partir de entonces decidí invertir el zumbador.

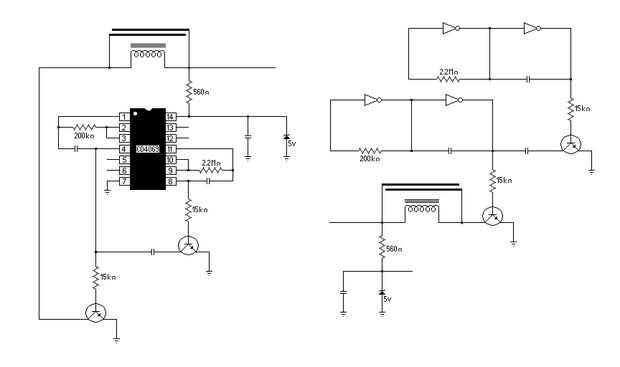

Primero trazó y trazado del circuito con los valores de los componentes que me di cuenta con la ayuda de mi libro de códigos SMD. Esto no funciona para todos los componentes como los condensadores de cerámica de la bobina del inductor puesto que no tenían marcas.

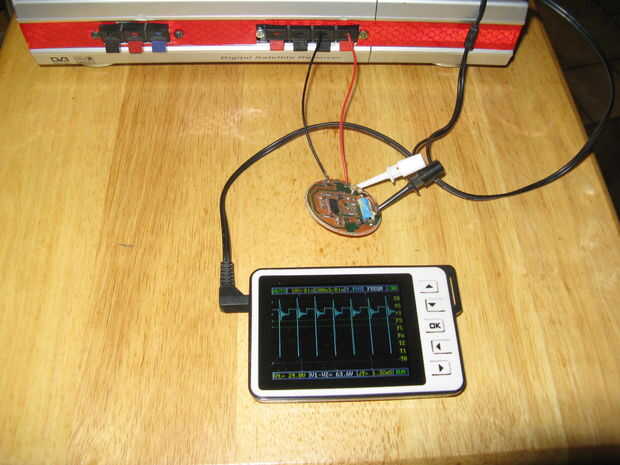

Entonces conecté el circuito a mi alimentación y la salida del circuito a mi osciloscopio sin carga como en la foto siguiente. Aviso de la señal de salida distorsionada y estoy seguro que un circuito de 5 voltios sin un paso transformador no produce una salida de 63 voltios pico a pico. Este es el efecto de la carga de la corriente siendo confundido por el osciloscopio como voltaje.
