Circuito de seguridad de Sensor de movimiento PIR - duración ajustable - proyecto jabalí de aprendizaje electrónica #1 (1 / 4 paso)

Paso 1: El 7805 regulador de 5v

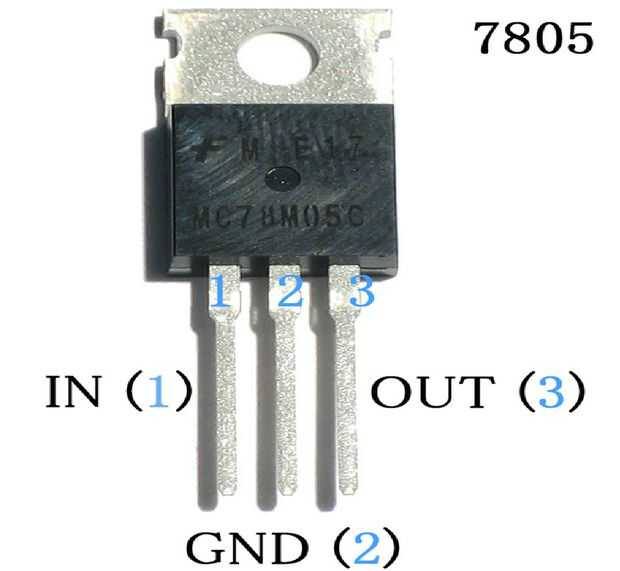

Nuestros circuitos digitales pueden ser sensible a la tensión.  El módulo PIR y el zumbador piezo no pueden manejar más de 5v, así que tenemos que regular de 9v a 5v, la tensión de entrada es un 9v 1000mA adaptador de pared.  Mayoría de los proyectos como esto requeriría una batería de 9v.  ¿Cómo que fácilmente regular a 5v?  Fácilmente!  Con la ayuda de nuestro amigo fiel y barato, el IC del regulador de 5v 7805.  Este IC tiene un puerto de entrada (1), un puerto de tierra (2) y un puerto de salida regulada (3).  El circuito de alimentación, incluyendo el 7805 es hablado en profundidad en el siguiente video!  Para regular a 5v, necesita al menos 7VDC en la clavija de entrada.  Si después de ver este video, tienes alguna pregunta, no vacile por favor postearlos abajo!  Haré mi mejor esfuerzo para responder!
