Paso 2: Construir el circuito usando CAD
Con Illustrator o algo similar, trazar y construir los caminos que los rastros del circuito. Ser la imagen final se tendrán en el software de la silueta, trazado, corte luego hacia fuera.

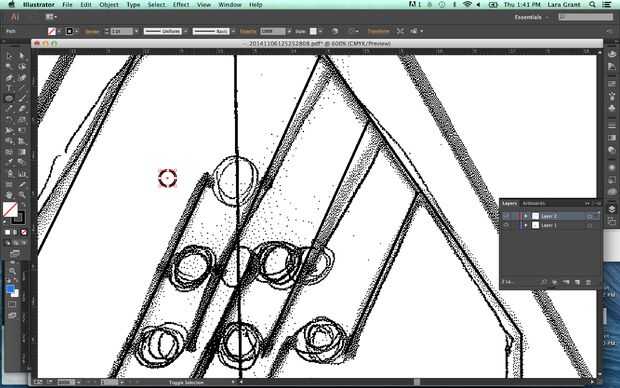

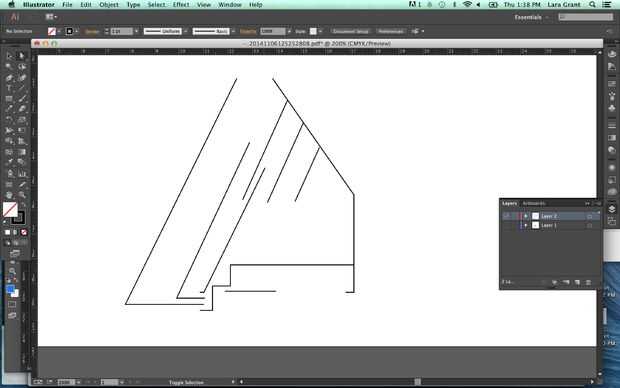

Comience usando la herramienta pluma o la herramienta de línea para dibujar todos los rastros.
Colocar el dibujo original en una capa independiente como su seguimiento. Alternar entre la ilustración del vector y la original ayuda a ser conscientes de la colocación del componente a medida que avanza.

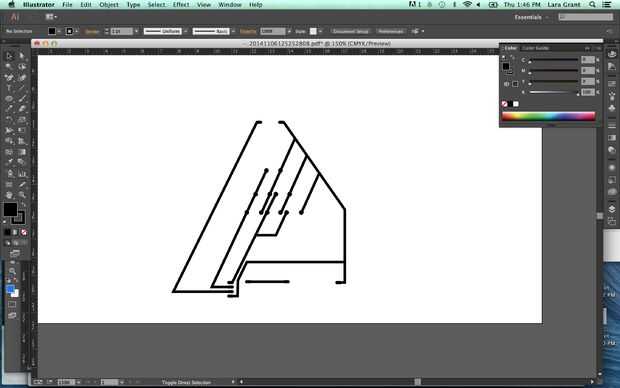

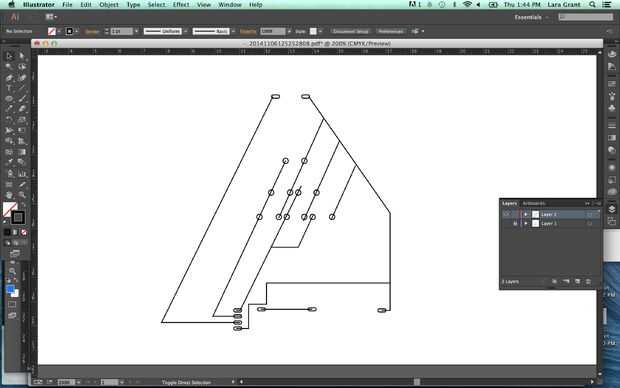

Puede agregar más grandes cojines donde ser soldados o cosidos también los componentes.
Bump por el trazo de sus rastros sin ellos acercarse demasiado a ellas. Terminé yendo a 4 ptos.
Exportar su final como .jpg o .png.
