Circuito de tira de LED RGB con Arduino

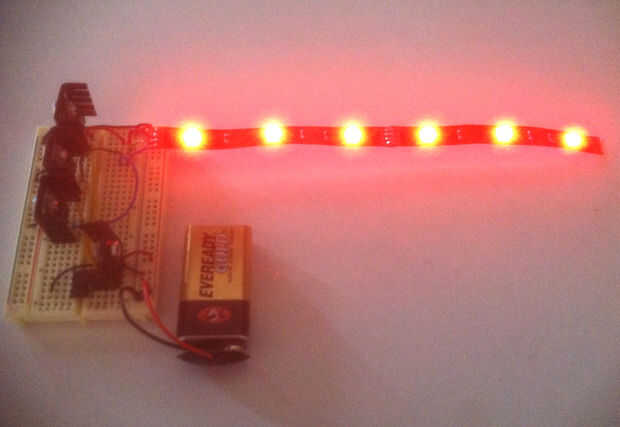

Este Instructable cubre el montaje de un circuito capaz de ing de PWM (modulación de anchura de pulso) una tira de LED RGB 12v 9 y programación un Arduino para desplazarse a través de una gama de colores. Discutir cómo montar un transistor a un disipador térmico y arme el circuito pero no entrar en soldadura como algunos LED RGB tiras viene con cables (y no faltan grandes tutoriales por ahí).

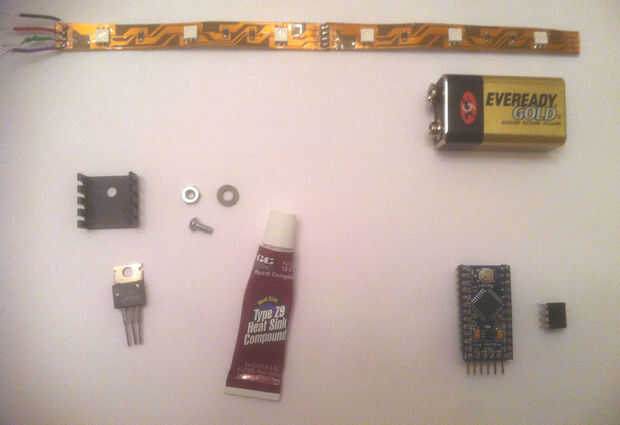

Se necesita:
-Un microcontrolador
-Protoboard o PCB
-Tira de LED RGB
-Batería (9-12v)
-3 transistores NPN (estoy usando punta 120s)
-Regulador de voltaje LM7805 (opcional, pero recomendado)
-tornillos (4) 4-40 (longitud, depende de TI)
-las tuercas (4) 4-40
-arandelas de nylon (4)
-22g de alambre de conexión

Actualización 2015: Muchas personas parecen interesadas en digital direccionable LEDs (opuestos a los LEDs en "serie", en otras palabras los que parpadean juntos vs LEDs individualmente controlables), así que añadí una sección adicional para éstos también (circuito y código). Adafruit produce una variedad llamada NeoPixels y tienen una excelente guía.
