Paso 2: Montaje de componentes a un disipador de calor
Función de un disipador de calores disipar el calor por lo que componentes no freír, derretir las conexiones/convertirse en un soldado o ser demasiado calientes al tacto. Esto es realmente importante si estás usando un 7805 para regulación de voltaje - el 7805 se salida a 5V constante como fuente de energía para el Arduino * y disipar un poco de calor. Esto es una buena práctica aunque el Arduino tiene un regulador de voltaje incorporado. También he encontrado el regulador de tensión SMD en el ProMini tiene un rango ligeramente inferior indicado en la hoja de datos (Max entrada 12V, he frito unos pocos a que la tensión).

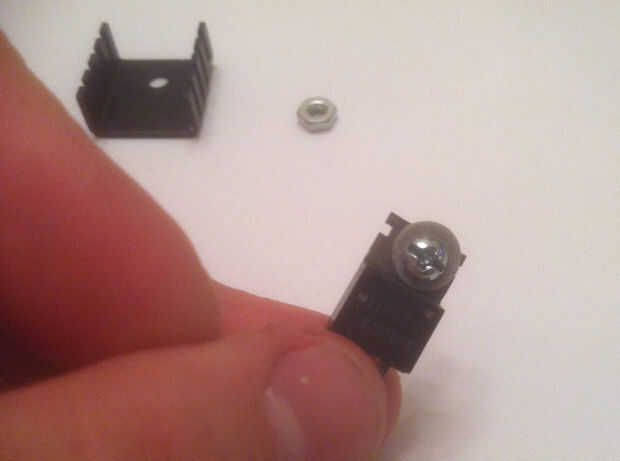

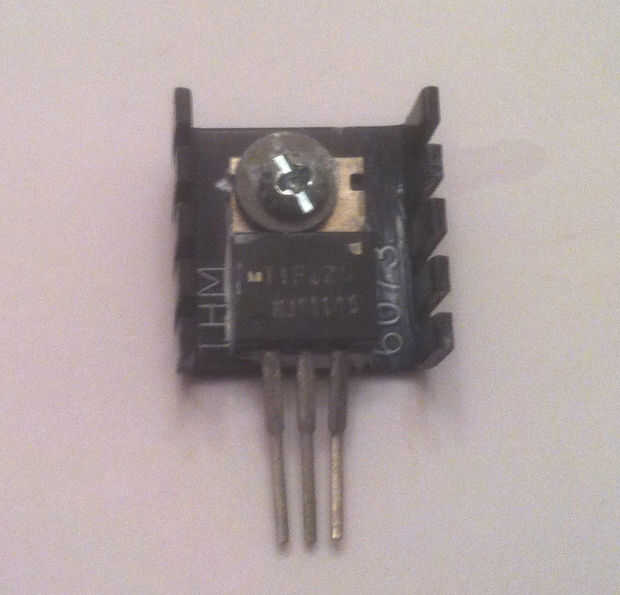

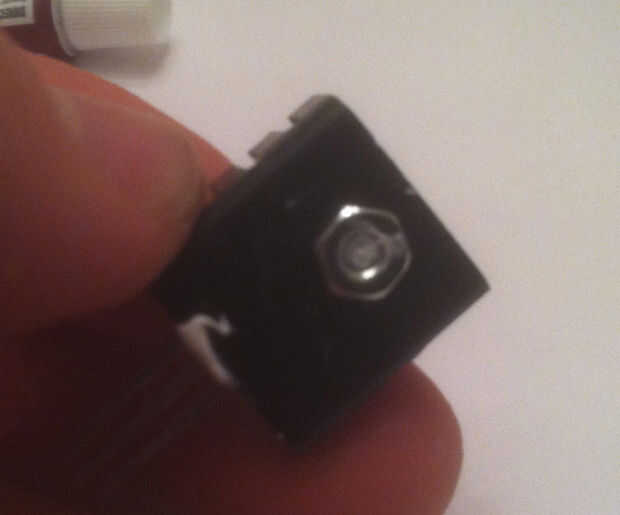

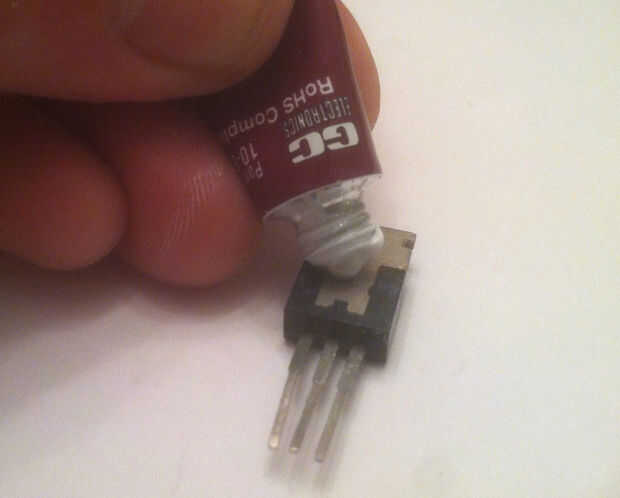

Esta fabricación es bastante sencillo. Aplicar algún compuesto disipador de calor para el transistor (primera imagen de esta serie) y luego poner la arandela de nylon en el tornillo de en y a través del transistor (segundo). El compuesto aumenta la conductividad térmica, que ayuda en el proceso de disipación. Por último, sujete la tuerca en la parte posterior del disipador de calor.
Si está utilizando la tira de LED de 12V clásico, agregar un disipador de calor a cada transistor y el 7805.
Si usas LEDs digital direccionable como el Neo Pixel, no necesita transistores, sólo un disipador de calor para el 7805 (que se potencia la faja y el Arduino).
