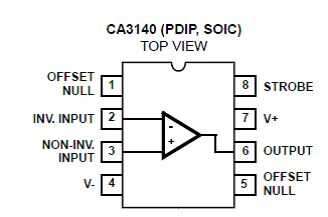

Paso 2: IC CA3140
El CA3140 IC funciona como un comparador de voltaje. En dicha configuración, un op-amp compara los niveles de tensión entre su pin inversora (pin 2) y el pin no invertir (pin 3) y da una salida de alta y baja correspondiente. Cuando la tensión en su pin no invertir (pin 3) es mayor que la tensión en su perno de la inversora (pin 2), el comparador devuelve una tensión de saturación positiva, + Vsat, considerando que, cuando la tensión en su pin no invertir (pin 3) es menor que la tensión en su perno de la inversora (pin 2), la comparación devuelve un voltaje de saturación negativa, del - Vsat.
