Circuito edificio 101 (1 / 7 paso)

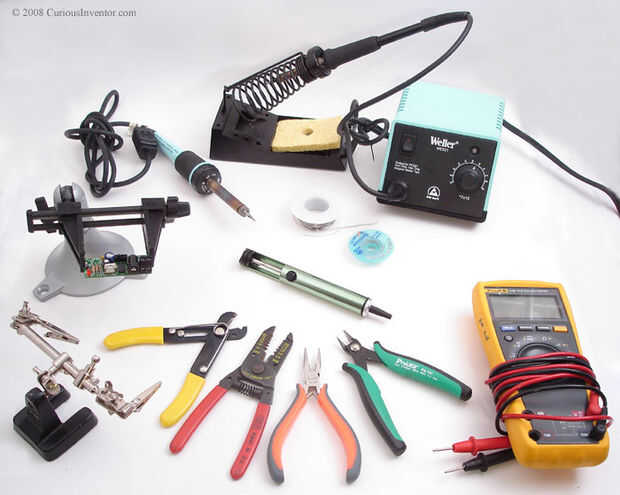

Paso 1: Herramientas recomendadas y fuentes de

- Soldador y soldadura: hará cualquier soldador de 25 a 30 Watt. Idealmente, la temperatura de plancha sería entre 600-700 grados F (para soldadura sin plomo, se recomienda 700-800). Cómo se relaciona la temperatura a vatiaje depende mucho de la plancha (ver un video prueba la temperatura de los hierros de RadioShack baratos), y algunos hierros de alto voltaje tienen también alta de temperatura. Evitar "armas de la soldadura" como éstos se significan para soldadura de tubería. No sólo pueden estos ser demasiado calientes, pero trabajan mediante la ejecución de alta corriente a través de un elemento de calefacción resistiva, y esto podría aplicarse voltajes peligrosos a su circuito.

Para la soldadura, le recomendamos comenzar hacia fuera con una soldadura con plomo, generalmente llamado 63/37 (63% estaño, 37% de plomo por peso) o resina 60/40 con núcleo de soldadura. Lo que es más barato; hay diferencia imperceptible de la mano de soldadura entre 63/37 y 60/40. La resina es un flujo que limpia piezas para que soldadura se adherirá con ellos. Evitar el alambre sólido (no núcleo de fundente) y ácida soldadura tubular (para plomería, demasiado agresivo para circuitos). Se recomienda la soldadura que trata de. 031" de diámetro para la mayoría de los componentes por-agujero. Fundente soluble en agua es mucho más agresivo que la resina, y se deben limpiar estos residuos. Plomo de la soldadura se funde a una temperatura mayor y no húmedo o repartidos como fácilmente, así que será un poco más difícil utilizar.

-Pinzas de punta de la aguja: Útil para doblar los cables, sacar componentes durante la soldadura y un montón de otras cosas.

-Pelacables: Se muestran dos tipos: el amarillo que pueden ajustarse para Pele los cables de cualquier tamaño (bueno para cables de cinta pequeño 28-30 AWG) mientras que los rojos manejados tienen varios fijos tamaños de agujero.

-Ras fresas: Utilizada para cortar cables cerca de la junta después de soldar.

-Pinzas: A menudo sólo descansar la placa sobre una mesa va a estar bien, pero las pinzas son especialmente útiles cuando desoldar piezas o soldar los cables juntos.

-Lechón de la soldadura y la soldadura mecha: Ambas son maneras baratas para retirar la soldadura. El lechón es un tubo de resorte que vacíos hacia fuera de la soldadura y la mecha es una trenza fina de cobre recubierto de fundente que empapa encima de la soldadura.

- Multímetro: Algunos multímetros tienen una comprobación de continuidad que emite un pitido si hay un circuito completo. Esto es muy útil para asegurarse de que son conectados o desconectados cuando hay un montón de cables y piezas.

-Rosa Erasor: (no se muestra) Un borrador rosado puede utilizarse para frotar óxidos de mayores componentes y juntas sin correr el riesgo de daños a las partes.
