Circuito Escribano parpadeante linterna (2 / 5 paso)

Paso 2: Dibujar el circuito

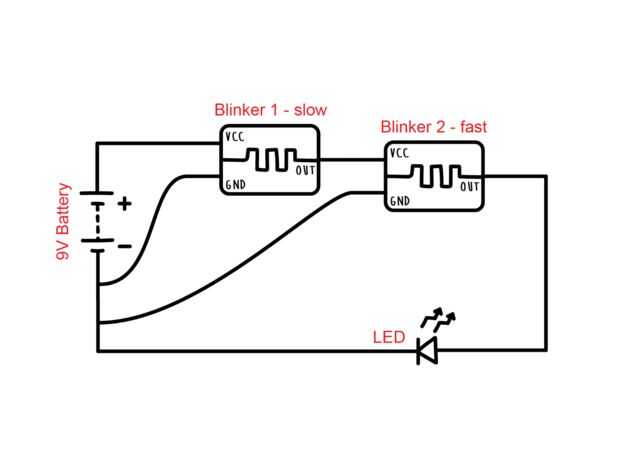

Proporcionamos un diagrama del circuito, por encima, para mostrar otra representación de cómo funciona el circuito.

  • Intermitentes destellos 1 encendido y apagado a un ritmo lento.
  • Cuando luz intermitente 1, activa la luz intermitente de segundo proporcionando 9V a la terminal de VCC. Intermitentes 2 destellos rápidamente, creando el efecto parpadeo.

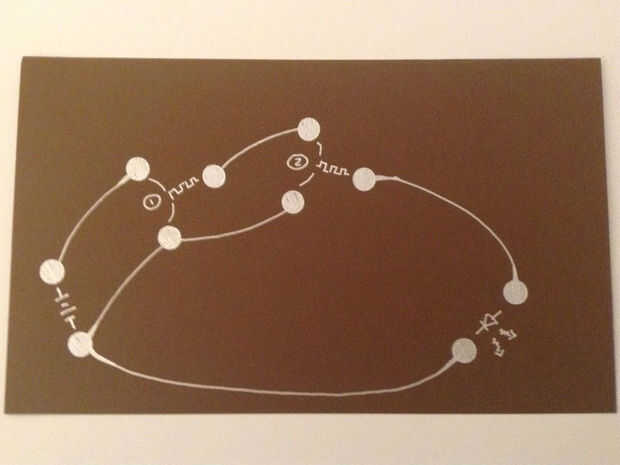

Copiar el circuito como la imagen de arriba, usando la plantilla para crear círculos sólidos para las patas del módulo. No olvide conectar los círculos dentro del mismo componente o se corta el circuito!
