Circuito RC para un Bibberbeest / vibrobot (1 / 6 paso)

Paso 1: Herramientas y materiales

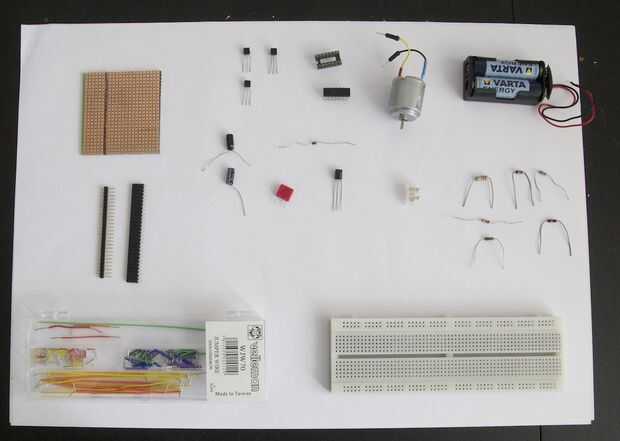

Aparte de las cosas necesarias para un Bibberbeest, necesita el siguiente circuito:

Placa de prototipos
Puente de alambre

Portapilas para 2 pilas AA en serie
Dos pares de conectores (macho + hembra)

1 receptor IR TSOP 38238 (para recoger la señal de 38kHz IR de más audio y video RC)

Logic IC:
7555 chip de temporizador de baja potencia (necesario porque quiero usar un máximo de 2 pilas AA / 3 voltios)
pie de IC de 8 pines

Transistores:
1 x BC547
1 x BC337 (para el motor bibberbeest)

Condensadores:
1 x 0,1 uF
1 x 1uF
1 x 10 uF

Resistencias:
1 x 18kOhm

Junta de tira para montar el circuito, de unos 4 x 4 cm (1,5 "x 1,5")

Batteryholder, IR receptor y la lógica IC cuesta un poco menos o más de 1 €. Las otras partes son mucho más baratas. El circuito total es alrededor €5, - creo que.

Todo en uno comprar en Radio Shack, Conrad o Farnell.

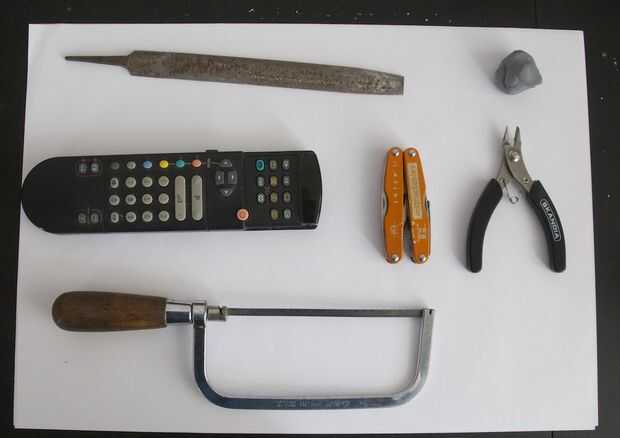

Herramientas:
Cautín y soldadura
Sierra pequeña para cortar la Junta de tira
Alicates pequeños
Archivo para suavizar la Junta
Multiherramienta / pequeño destornillador
