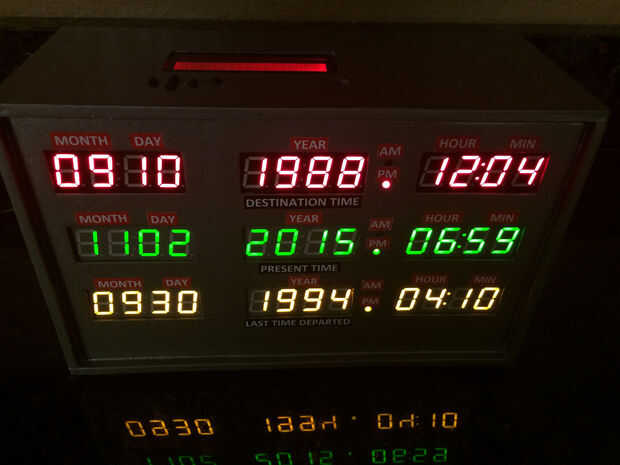

El reloj circuito mostrará lo siguiente a través de las pantallas de LED.
Destino tiempo – (tapa roja)
El tiempo de destino es un área que muestra una fecha fija y el tiempo. Utilice esta área para mostrar una fecha importante en su vida como boda, cumpleaños o la fecha que se descubrió por primera vez este reloj más excelente.
Actualidad – (verde medio)
El tiempo presente es la fecha y hora actuales. Establece este principio cuando descargues el Arduino y se puede ajustar la hora y minuto con el teclado de pantalla RGB LCD.
Última vez que partió – (fondo amarillo)
La última vez que salió se alternará entre tres diferentes fechas importantes cada 20 segundos. Use esto para los cumpleaños, la fecha que terminado de construir el reloj, el día que conociste a tu pareja, etc..
El reloj circuito anunciará el tiempo entre el horario de 8:00 a 21:30. El tiempo se genera por el escudo de Music Maker MP3. Los archivos de audio para el aviso de tiempo fueron grabados por mi esposa y están incluidos. Para mejorar el reloj, alistó un imitador de voz que grabó los anuncios de la época como "Doc Browns: voz. Información de contacto del imitador de voz está incluida en este "Instructable".
Energía en mensaje y tiempo anunciar archivos son proporcionados. Puede cambiar estas por grabar nuevos archivos. mp3 y ponerlos en el music maker Junta Tarjeta micro SD.
El reloj es 3D impreso y utiliza (1) Arduino Uno (1) protector de Music Maker MP3, reloj en tiempo real ChronoDot (1), teclado LCD RGB (1), (9) LEDs de 3 mm, aislador de voltaje (1) y algunos otros componentes. Se proporciona una lista completa al final de este "Instructable".
Aquí se encuentran los archivos .stl para la impresión de las piezas del reloj, código de Arduino, diagrama de cableado, plantilla de etiqueta y los archivos de audio. El reloj fue impreso en un mini Lulzbot que tiene un tamaño de la cama de impresión de 150 mm x 150 mm. debido a la cama de impresión más pequeños, algunas partes requieren encolado.
El reloj entero fue impreso con filamento de caderas con la excepción de las extensiones de pulsador que se imprimieron con un filamento ABS negro.
