Paso 1: Consideraciones de Implementación y del Circuito

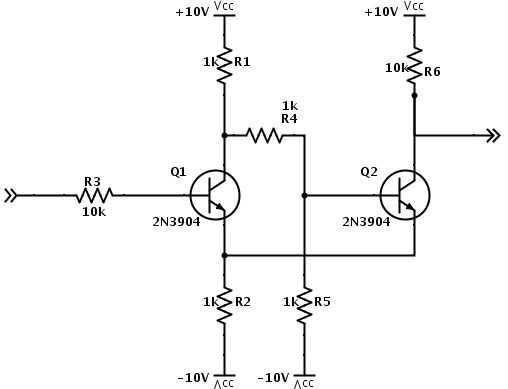

Principalmente, VCC establece el universo de trabajo de nuestro circuito, en este caso yo establecí de universo de las Naciones Unidas 10V-10V pero son libres de elegir a su conveniencia recordando siempre si referencian una tierra o 0V tendrán respuesta solo en el semiciclo positivo o negativo.
Supongamos ahora el Transistor Q1 no conduce porque el voltaje de entrada no supera los 0V lo condicionara la ACTIVACIÓ del transistor Q2.
En la medida el voltaje de entrada va aumentando, la corriente circula a través del transistor Q1 ocasionará el voltaje la de en de la base y el voltaje en el emisor de Q2 disminuyan. En el momento en la corriente del Transistor Q1 llegue un alto de un punto muy, el transistor Q2 se irá a su zona de corte, lo produc el voltaje visto en la salida será nuestro voltaje de la fuente DC.
Por otro lado, supongamos la señal de entrada disminuye ocasionando la corriente de base (Ib) y corriente de colector (Ic) de Q1 lo hagan también. Habrá un punto donde el voltaje de la señal de entrada estará cercado al limite inferior (un valor realmente bajo) lo provocará se genere una diferencia de potencial entre la base y el emisor activando Q2 dejando fluir corriente del emisor y a través de R2 haciendo el voltaje de emisor de Q1 que, at consecuencia igualará al voltaje de base provocando menos corriente fluya a través la de de este transistor y la base de Q2 crezca. En cierto punto Q1 con de conducir para darle el paso a Q2, reacción casi simultanea.
Para calcular los Valores Umbral Superiores e Inferiores
- Vsuperior = (Vcc x R5) / (R1 + R4 + R5) - 0,7
- Vinferior = (Vcc x R5) / (R1 + R4 + R5 + (x R5 R1) / R2) + 0,7
