Paso 4: Prueba tu resistencia Variable

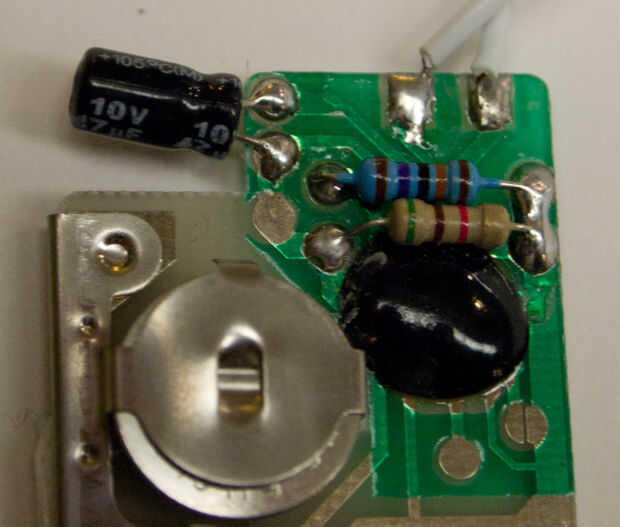

Tomar dos trozos de cable y los extremos de la tira. Puesto que hay no hay almohadillas de soldadura en la parte inferior del tablero del circuito, tenemos que asegúrese de que ha expuesto alambre sobre el tablero donde están las almohadillas.

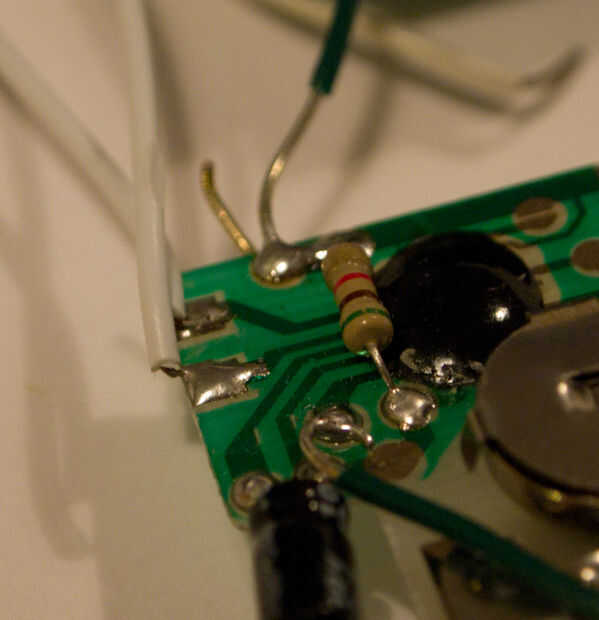

Poner el hilo a través de la antigua casa de las patas de la resistencia azul y doble el alambre debajo asegurándose de dejar un poco de alambre expuesto arriba.
Soldar cada cable en su lugar. Una vez hecho esto, agregar la soldadura en el mismo lugar donde el puente de soldadura como se menciona en el último paso, volver a crear el puente de soldadura.
Ahora que tenemos dos pedazos de alambre expuesto, nos podemos conectar a cualquier cosa. Para hacer fácil la prueba, vamos a usar un protoboard.
Elija su resistencia variable. En el caso siguiente, estamos utilizando un condensador de ajuste de 100K. Coloque el resistor variable en el protoboard. Para potenciómetros de los cables deben conectarse el medio y uno de los conectores externos. Las recortadoras, un cable debe conectarse al contacto en el lado con sólo un contacto y el otro cable conectado a cualquier contacto en el lado con dos contactos.
Una vez que todo está conectado, activará el circuito como lo hicimos antes para probarlo y oirá la velocidad y el tono cambia completamente mientras que está girando el potenciómetro o el condensador de ajuste.
