Paso 4: montaje

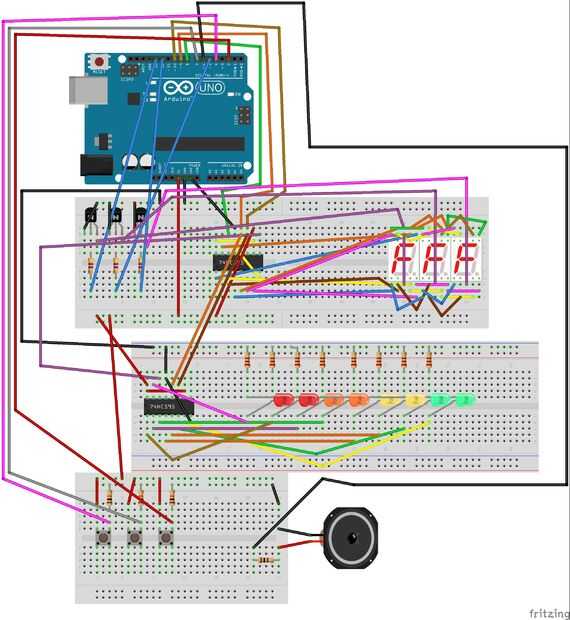

Arriba puedes ver el diseño de la placa que usé un programa llamado Fritzing para configuración que era muy fácil de hacer. Un empate era nuevo que debería de hacerlo en la vista esquema que habría sido más fácil que cuando estaba para soldar. Es fácil de usar y muy útil.

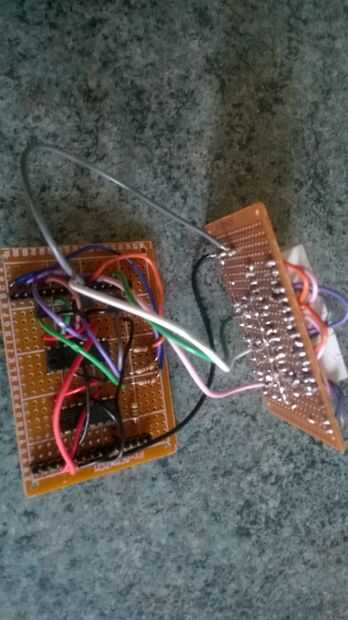

Para el mio que he utilizado dos escudo tableros tamaño prototipo que tenían anillos de cobre en un lado como estaba pensando en tenerlos apilados sobre la Arduino. Una pequeña molestia fue que los pines en un lado alinean que bien con un lado de Arduino, así que tuve que quitar uno de los pines de mi tabla y curva de 5 pines por lo que se sentaría en el Arduino. Estoy pensando con algunos pins hembra encabezado entre para que se sienta mejor y más espacio de los pernos y soldadura por debajo.
La primera capa consiste en los registros de cambio y los transistores y las resistencias. Originalmente iba a utilizar zócalos DIL para los registros de cambio que debería de pegado con, pero pensé que sería demasiado alto para la capa superior.
La segunda capa tiene el display y LEDs más el timbre y su resistencia más los botones. Ambos tableros demostraron para ser muchas soldaduras y mucho agotado como estaba para soldar puntos adyacentes como querían limitar la cantidad de conexiones de cables. Una solución que he pensado es pines o usar el cable de cinta para conectar los dos tableros. Esto puede haber sido más fácil también si usé un tablero más grande de prototipo, pero el diseño principal mantiene compacto para un cuadro.

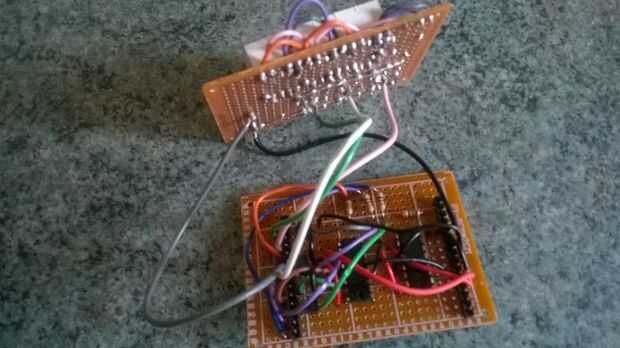

Ha sido muy complicado hacer la soldadura de los cables que unen los dos tableros, aún 16 a 8 para cada registro de desplazamiento. Reduzco la cantidad de resistencias para los LEDs como originalmente tenían 8 en la protoboard pero sólo en el prototipo como sólo uno condujo.
Actualización 27/09/2014

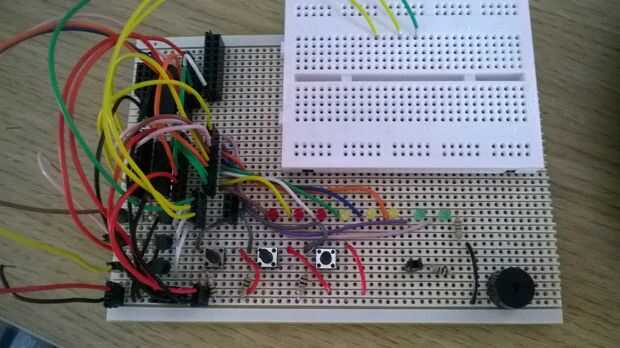

Han incluido la imagen de mi segundo intento de prototipo que traté de espaciamiento más en una sola tarjeta. Una cosa que hiciera era uso pernos de encabezado por lo que fácilmente podría cambiar el cableado si es necesario.
