Circuitos compactos con el águila... No grabado! (9 / 12 paso)

Paso 9: El diseño de PCB

El diseño real de PCB es enteramente de ti y de tu imaginación. Es más un arte que una ciencia.

Siga Las directrices y usted no puede ir mal.

Colocación de los componentes

Cuando seleccione los componentes de la biblioteca, asegúrese de que ha sido exactamente el mismo número como en el esquema.

Para los principiantes, en esta etapa, sería una buena idea romper cada componente, escriba el nombre y el valor de cada uno y vuelva a colocar el nombre y valor con movimiento (botón izquierdo del ratón para moverse; Botón derecho del ratón para rotar) para una fácil visualización. Esto confirmará que tienes todas las piezas necesarias en el comienzo del diseño.

Posicionamiento y la interconexión de los componentes

Coloque el componente más grande primero. En este caso es la IC. Segunda verificación de siempre con el esquema al lado de la ventana de diseño de PCB, seguimiento con los componentes que están más cercano a las patillas del IC.

Utilice mover para mover los componentes, con el botón derecho para girar 90deg, alambre para enlazarlos, Borrar si comete un error o están redibujando una línea en una posición diferente, Deshacer o rehacer si es necesario, Esc si empiezas una función (por ejemplo, dibujo un alambre) y darse cuenta de que eso no es lo queremos hacer y agregar Vias si usted necesita tener un jumper en la parte superior del tablero. Cambiar al cable rojo de puentes. Trate de mantener los puentes bajo CI, para que tengan menos espacio del PWB.

Comprobación de sus interconexiones

Usando mi amplificador LM386 como ejemplo, después de haber hecho unas cuantas conexiones, refiriéndose a la revisión esquemática las conexiones que ya ha hecho por ejemplo en el pin 1 del CI hay sólo un condensador. La + ve va al pin 1 y la ve - va al pin 8. Compruebe que es correcto en su diseño de PCB... Próximo pin 2 y pin 4 ir a la tierra junto con... etc. Compruebe cada pin, 1 a 8 con independencia de si sólo está conectada a otra clavija que ha marcado antes por ejemplo, al llegar a pin 8 Vuelva a comprobar que sólo está conectada al pin 1 y en ningún otro lugar. Captura un error temprano puede ahorrar mucho tiempo y averías problemas más adelante.

Un diseño Resumen de PCB

Su primer diseño nunca será mejor, pero la práctica hace perfecto.

Un buen ejemplo es el PCB del LM386 que basado este Instructable. Después de diseñar y cableado el PCB (como se muestra en la imagen de la intro), no estaba demasiado contento con el hecho de que el resistor está conectado por un puente y el cable del condensador de filtro se conecta entre los orificios, así que decidí tener otra oportunidad.

Agrupan el viejo PCB diseño (utilizando el símbolo del Grupo ) y con copia, hacer un duplicado de la misma por encima de la original. Luego refiriéndose a la disposición original y el esquema, volvió a dibujar el PCB. Hay un montón de espacio en el IC, por lo que la resistencia fue allí. Seleccioné una resistencia más grande del tamaño de la biblioteca para que pudiera cable dos pistas entre sus conexiones. He utilizado tres cabeceras de 2 pines 2 pines y 4 pines... Finalmente terminar con un un PCB que es una fila de agujeros más cortos que el original... uno de mis objetivos de diseño "tan pequeños como sea posible".

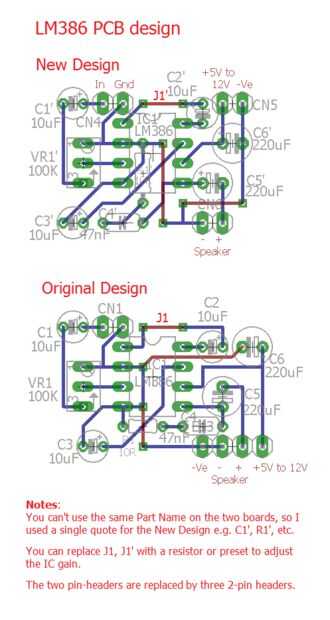

Se puede ver el diseño original y nuevo en la foto de arriba.
