Paso 10: Pautas para el cableado del PCB
Ahora que se comprueba la disposición del PWB, nuevamente revisado y confirmado listo, usted puede rápida y fácilmente conectarlo en un perfboard. Aquí está un truco fácil para asegurarse de que el PCB se con cable libre de errores.

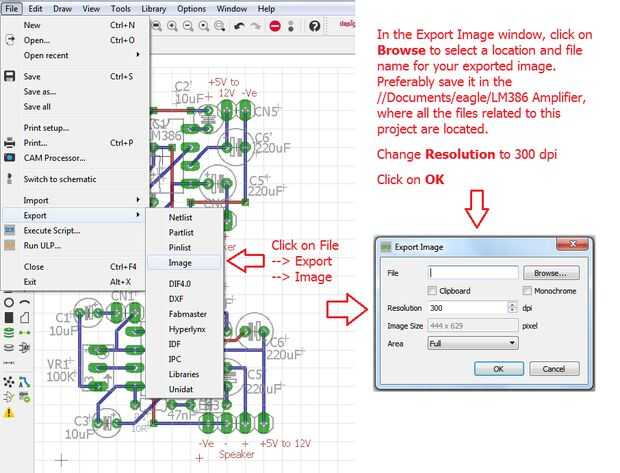

Hacer un archivo de imagen: abierto hasta su diseño de PCB y siga las instrucciones en la primera foto para crear una imagen de él. La imagen tendrá el. Extensión PNG por defecto. No cambiar.
Hacer una imagen de espejo de la imagen original: en este paso estoy usando MSPaint porque me parece el más fácil para este trabajo. Voy a explicar lo que debe hacerse en pintura, pero puede utilizar cualquier otra aplicación similar que estás fimiliar con la.
- Abra el archivo de imagen en la pintura.

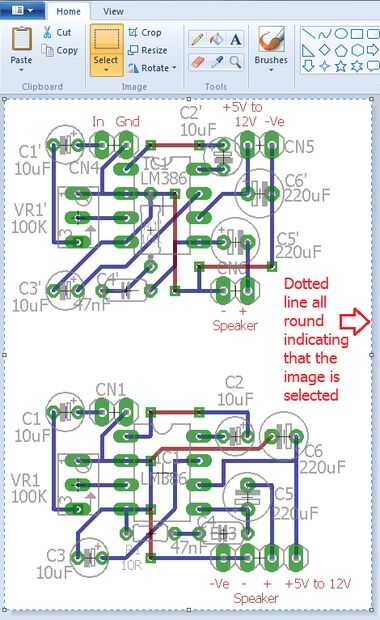

- Seleccione toda la imagen... Ctrl-A (La segunda foto de arriba muestra lo que parece una imagen seleccionada en pintura).
- Copiar toda la imagen... Ctrl-C.
- Anule la selección de la imagen haciendo clic en cualquier lugar fuera de la zona seleccionada. Seguirá siendo la imagen copiada en el portapapeles.

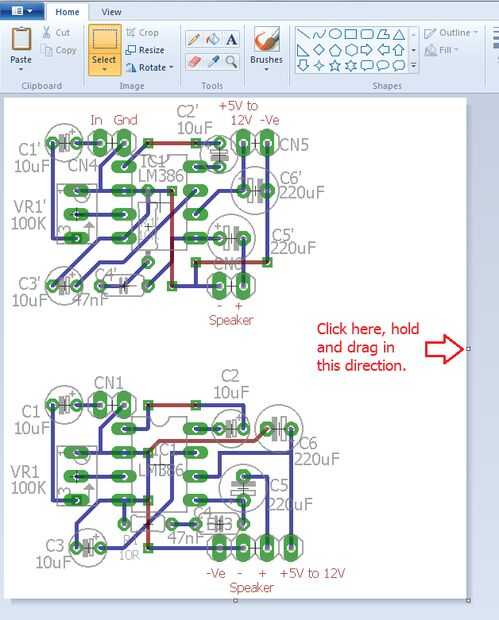

- Haga clic y mantenga el pequeño cuadrado en el centro-derecha de la imagen y arrastre hasta que la tela es un poco más de dos veces su ancho (ver la tercera foto de arriba).
- Pegar la imagen que usted acaba de copiar... Ctrl-V. Aparecerá como seleccionada exactamente sobre la imagen original.
- Guardar la nueva imagen seleccionada, vaya a rotar en el menú de pintura y seleccione Voltear Horizontal. La imagen será invertida. Si usted tiene solamente un diseño de PCB puede también flip vertical si lo prefiere.
- Sigue manteniéndolo seleccionado, uso el teclado Flecha derecha para mover todo de la manera en que el nuevo espacio que apenas creado.
- Guarda la imagen.

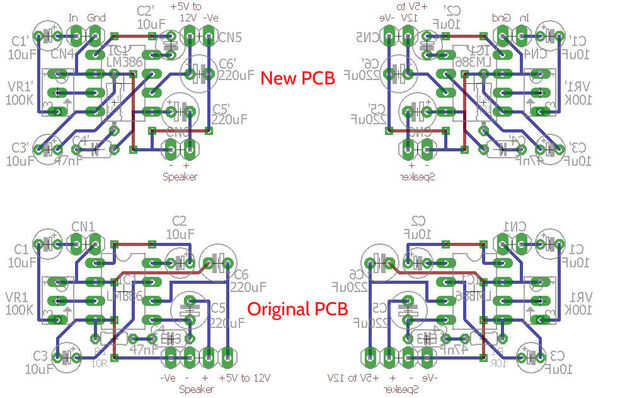

Ahora tienes dos vistas de cada diseño de PCB en una hoja... La parte superior de cada PCB (lado componentes) y la parte inferior (lado cableado)... Ver la cuarta foto de arriba... Ahora usted sabe exactamente cómo las partes serán fijadas a la parte superior de la PCB y el cableado del aspecto que tendrá cuando usted Dale la vuelta. Usted no puede ir mal con el cableado ahora!
El componente de nombre y valor en la vista invertida se invierte, pero aún legible. Si usted es un stickler para la perfección y tiene un montón de tiempo en sus manos puede corregir cada nombre y valor seleccionando usando Seleccione y bancos utilizando Flip Horizontal. Dependiendo de cómo se coloca el nombre y valor, no todos pueden dar la vuelta sin trabajo adicional. Créeme. Lo probé!
Probablemente decidirán el nuevo diseño de alambre. He dejado el original uno como referencia si alguien está interesado. Usted puede fácilmente la cosecha de pintura arrastrando el pequeño cuadrado en el centro de la parte inferior de la imagen hacia arriba hasta que desaparece de diseño original antes de guardar. En pintura, cultivo sólo funciona cuando la imagen está desactivada.
